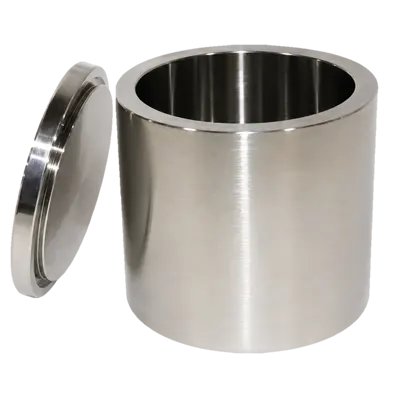

размольный стакан из нержавеющей стали
Высокая прочность и ударопрочность, подходит для обычных металлических и минеральных образцов.
Руководство по профессиональному выбору TENCAN
Руководство по выбору планетарной шаровой мельницы
Оборудование, измельчающий размольный стакан и шаровая мельница быстро подбираются исходя из объема одного размольного стакана, метода измельчения, твердости образца, целевого размера частиц и контроля загрязнения.
XQM-4LПолукруглая вертикальная планетарная шаровая мельница
Стандартная конфигурация размольного стакана 4×1 лПодходит для дробления, смешивания и измельчения обычных образцов.
Конфигурация вакуумного размольного стакана 4 × 0,5 лПодходит для измельчения образцов, чувствительных к содержанию кислорода и легко окисляющихся.
планетарное движение высокой энергииСуперпозиция революции и вращения
Тонкость до нанометраПодходит для высокоэнергетического тонкого измельчения.
Различные материалы размольного стаканаСопоставление по загрязненности и твердости
Гибкие индивидуальные решенияВакуумный, криогенный и непрерывный режим работы
01 · НАЧАЛО ВЫБОРА
Отправная точка для выбора: сначала определите конфигурацию размольного стакана и объем одного размольного стакана.
4Конфигурация синхронизации танкаЭта серия имеет унифицированную конструкцию из четырех размольных стаканов и может обрабатывать несколько групп образцов параллельно. Общий объем не равен вместимости образца; сначала подтвердите эффективную загрузку одного размольного стакана, материал размольного стакана и необходимость вакуумной защиты, а затем сделайте вывод о основной модели.
| Модель | общий объем | Дополнительный объем одного размольного стакана | Типичное использование |
|---|---|---|---|
| ХQM-0,2/XQM-0,2С | 0,2 л | Внутренний диаметр 50 мм / высота 60 мм. | Предварительный отбор следов, ценных материалов и рецептур |
| ХQM-0,4/XQM-0,4А | 0,4 л | 25–100 мл | Микрообразцы и несколько параллельных экспериментов |
| ХQM-1 / XQM-1А | 1 л | 50–500 мл | Обычная лабораторная подготовка проб |
| XQM-2 / XQM-2А | 2 л | 50–500 мл | Мелкая партия, несколько групп параллельного шлифования |
| XQM-4 / XQM-4А | 4 л | 250–1000 мл | Лабораторное измельчение и смешивание общего назначения |
| XQM-6 / XQM-6А | 6 л | 1–1,5 л | Масштабные эксперименты и подготовка нескольких образцов |
| XQM-8 / XQM-8А | 8 л | 1–2 л | Разработка материалов средней производительности |
| ХQM-10 / XQM-10А | 10 л | 1–2,5 л | Экспериментальное усиление и проверка параметров процесса |
| XQM-12/XQM-12А | 12 л | 1–3 л | Пилотные НИОКР и подготовка серийных образцов |
| XQM-16/XQM-16А | 16 л | 2–4 л | Обработка больших объемов лабораторных проб |
| ХQM-20 | 20 л | 2–5 л | Пилотное масштабирование и обработка порошка |
| ХQM-40 | 40 л | 5–10 л | Непрерывные исследования и разработки большими партиями |
| ХQM-60 | 60 л | 10–15 л | Проверка предпроизводственного процесса |
| XQM-80 | 80 л | 15–20 л | Масштабная подготовка пилотного завода |
| XQM-100 | 100 л | 20–25 л | Масштабная проверка процесса и производственное применение |
| XQM-200 | 200 л | 50 л | Приложения для массового производства |
Примечание. Фактическое количество загрузки необходимо рассчитывать на основе соотношения шариков и материала, плотности упаковки материала, метода измельчения и запаса прочности. Данные таблицы используются для предварительного выбора.
МАТЕРИАЛЫ ДЛЯ РАЗМЕЛЬЧЕНИЯ ЯЩИКОВ
Обычные материалы для размольных стаканов

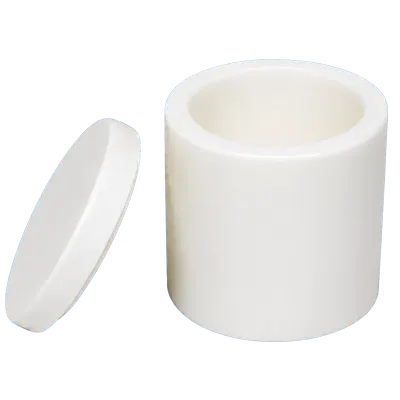

Циркониевый размольный стакан
Высокая твердость, низкий износ, подходит для высокой чистоты и тонкого измельчения.

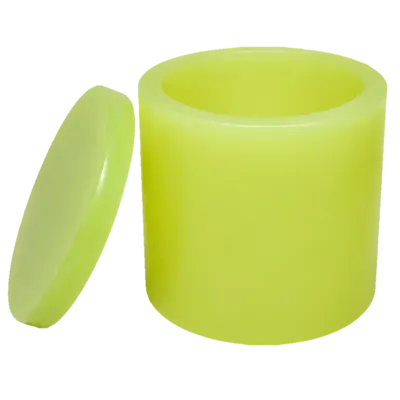

полиуретановый размольный стакан
Гибкий и износостойкий, подходит для порошков, снижающих загрязнение металла.

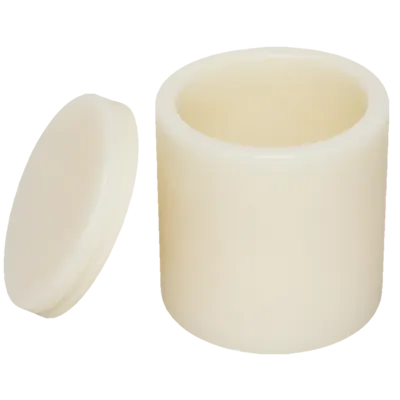

нейлоновая банка
Легкий вес, устойчив к коррозии, подходит для образцов средней и низкой твердости.

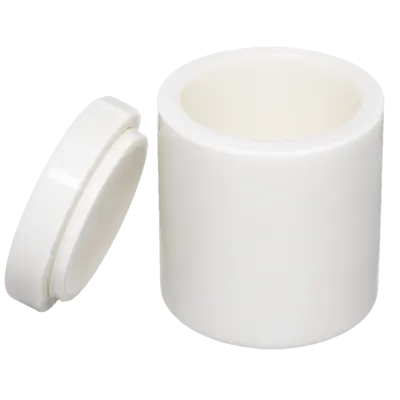

размольный стакан из ПТФЭ
Устойчив к химической коррозии, подходит для кислотных, щелочных и чувствительных систем.

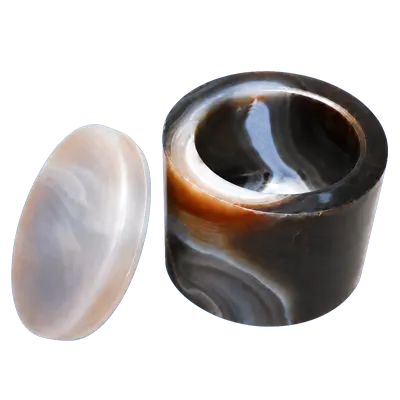

агатовая банка
Высокая чистота, низкий уровень загрязнения, подходит для спектрального анализа и подготовки проб.

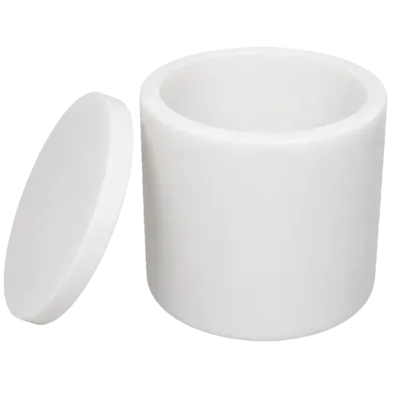

корундовая банка
Высокая термостойкость и износостойкость, подходит для керамических и минеральных порошков.

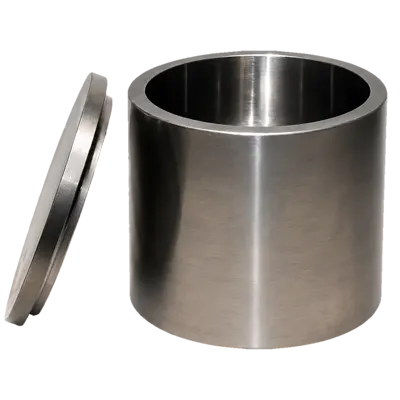

Размольный стакан из карбида вольфрама
Сверхвысокая твердость, подходит для быстрого измельчения трудноизмельчаемых твердых материалов.
02 · ПРИНЦИП РАБОТЫ

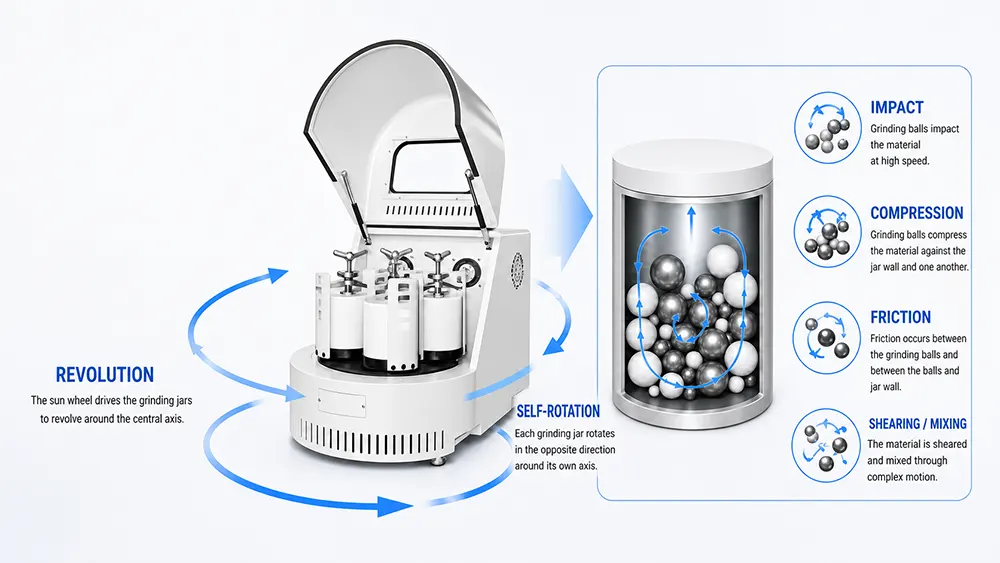

Принцип работы планетарной шаровой мельницы
Размольный стакан вращается вместе с основным диском и вращается в противоположном направлении вдоль своей оси, создавая высокочастотные удары, столкновения, трение и сдвиг для достижения дробления, смешивания, диспергирования и механического легирования.
Планетарная шаровая мельница приводит во вращение размольный стакан через солнечное колесо. В то же время размольный стакан вращается в противоположном направлении, заставляя мелющие шары в стакане совершать сложные траектории движения, оказывая воздействие, сжимание, трение и сдвиг на материалы для достижения эффективного измельчения и равномерного смешивания.

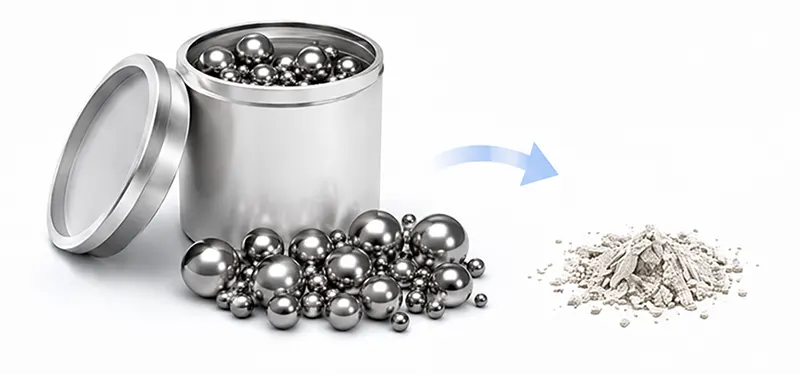

Сухое шлифование
- Простота в эксплуатации, нет необходимости разделять жидкие среды.
- Подходит для материалов, чувствительных к воде или растворителям.
- Необходимо контролировать повышение температуры, агломерацию пыли и частиц.
- Может быть оснащен вакуумным размольным стаканом для защиты инертной атмосферы.

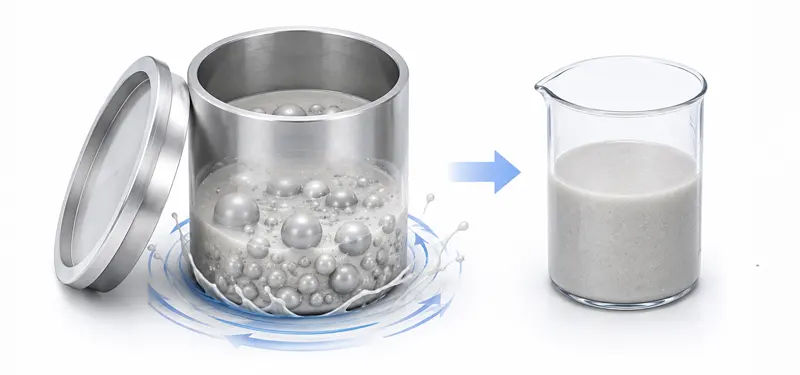

Мокрое шлифование
- Помогает ингибировать агломерацию и улучшить эффект дисперсии.
- Медленное повышение температуры, подходит для длительного тонкого измельчения.
- Необходимо подтвердить совместимость растворителя с размольным стаканом и уплотнениями.
- Добавьте фильтрацию, сушку или восстановление растворителя после измельчения.
ФАКТОРЫ ЭФФЕКТИВНОСТИ
Ключевые факторы, влияющие на эффективность измельчения
Скорость
Влияет на энергию удара и состояние движения.
диаметр шара
Большие шарики ломаются, маленькие облегчают доработку.
соотношение шарика и материала
Определяет энергию, полученную на единицу образца.
Время шлифования
Если оно слишком короткое, этого будет недостаточно. Если он слишком длинный, это может привести к перегреву.
Грузоподъемность
Оставьте пространство для движения и влияния средств массовой информации.
Характеристики образца
Твердость, ударная вязкость, вязкость и термочувствительность.
дополнение к знаниям
Обычное соотношение шарика и материала
5:1–20:1По характеристикам образца и цели измельчения
Разумно выбирайте соотношение шарика и материала.

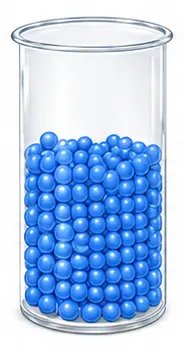

Рекомендуемый объем загрузки
объем размольного стакана 1/3–2/3Слишком мало энергии и недостаточное использование,
Слишком большое влияние на движение мяча.

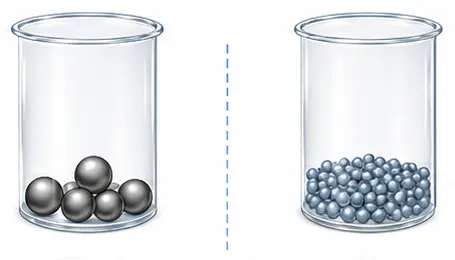

Рекомендации по выбору диаметра шара
Сухое шлифованиеЧасто оснащается шаром большего диаметра.
Увеличьте энергию удара
Больше подходит для сверхтонких
Получите более мелкие частицы
Рекомендации по выбору скорости
эффективность Скорость критическая скоростьЧем выше скорость, тем лучше.
Должен быть близок к оптимальному критическому диапазону скоростей.
для более высокой эффективности.
03 · ТИПЫ МАШИН
Конструктивные варианты и области применения
Различные структуры сосредоточены на решении таких проблем, как рабочее пространство, нижняя агломерация, всенаправленное движение, специальная атмосфера и пакетная обработка.

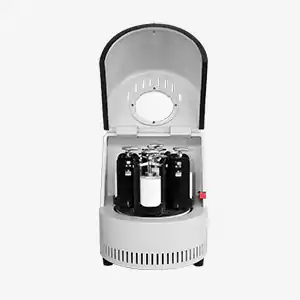

Полукруглая вертикальная планетарная шаровая мельница
Он имеет компактную структуру, прост в эксплуатации и подходит для повседневных экспериментов в университетах и научно-исследовательских институтах.

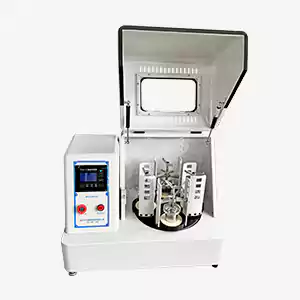

Квадратная вертикальная планетарная шаровая мельница
Он имеет стабильную работу и хорошие характеристики уплотнения и подходит для общего лабораторного измельчения.

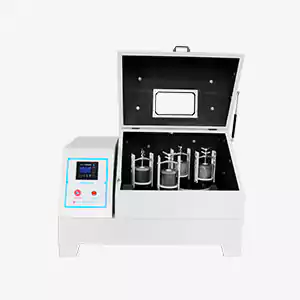

Двойная планетарная шаровая мельница
Два размольного стакана работают симметрично и имеют высокую эффективность измельчения, что подходит для быстрой обработки образцов средней партии.

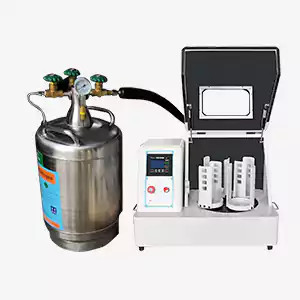

Планетарная шаровая мельница с устройством жидкого азота
Подходит для чувствительных материалов, склонных к окислению, впитыванию влаги или требующих специальной атмосферы.

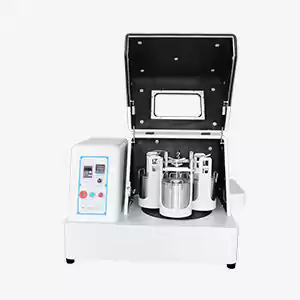

Планетарная шаровая мельница с подогревом
Поддерживает измельчение с контролируемым повышением температуры, подходит для механохимического синтеза и термической модификации материалов.
Ключевые моменты выбора
Ключевые моменты выбора
Твердость образца
Твердость размольного стакана и шара должна быть значительно выше, чем у образца.
целевая детализация
Наномасштабные мишени требуют внимания к энергии, времени и дисперсии.
Пропускная способность
Рассчитанный на основе эффективной заправочной емкости, он не эквивалентен напрямую объему размольного стакана.
Нужен ли вакуум?
Для чувствительных материалов предпочтительны размольные стаканы с вакуумом или инертной атмосферой.
Требуется ли контроль низкой температуры?
Термочувствительные материалы необходимо оценивать на предмет охлаждения и прерывистой работы.
Допустимый уровень загрязнения
Выбирайте мелющие тела с низким уровнем загрязнения в соответствии с требованиями анализа.
Стоит ли работать непрерывно
Долгосрочные задачи сосредоточены на рассеивании тепла, шуме и долговечности.
Место для установки и источник питания
Подтвердите размер, несущую способность, вентиляцию и электроснабжение на месте.
ПРИЛОЖЕНИЯ
Типичные области применения
Материалы батареиПоложительные и отрицательные электроды, твердые электролиты и проводящие вещества.
Керамика и порошкиКерамическое сырье, функциональные порошки и композиционные материалы
Минералы и металлургияПодготовка проб руды, металлическое порошковое и механическое легирование
Медицина/Химическая промышленность/Новые материалыЛекарства, катализаторы, наноматериалы и материалы для научных исследований
04 · СОГЛАСОВАНИЕ JAR И МЕДИА
Подбор размольных стаканов и мелющих шаров
При выборе среды необходимо учитывать твердость, истираемость, плотность, коррозионную стойкость, чистоту образца и методы последующего анализа.
| Материал размольного стакана | Подходит для образцов | Рекомендуемые мелющие тела | Основные преимущества | На что следует обратить внимание |
|---|---|---|---|---|
| размольный стакан из нержавеющей стали | Металлы, сплавы, руды и порошки общего назначения средней твердости. | шарик из нержавеющей стали | Высокая прочность, ударопрочность, умеренная стоимость. | Может привести к примесям железа, не подходит для образцов высокой чистоты. |
| Циркониевый размольный стакан | Электронная керамика, материалы для литиевых батарей, пигменты и порошки высокой чистоты. | Циркониевые шарики | Высокая твердость, низкий износ и химическая стабильность. | Избегайте долговременных высокоэнергетических столкновений со сверхтвердыми острыми частицами. |
| нейлоновая банка | Мягкие материалы, органические вещества, биологические образцы и порошки низкой твердости. | Циркониевый шарик или нейлоновый шарик. | Легкий вес, коррозионная стойкость, низкое загрязнение металла. | Не устойчив к сильным растворителям и высоким температурам, обратите внимание на совместимость материалов. |
| полиуретановый размольный стакан | Пигменты, покрытия, минеральные порошки и материалы, требующие гибкой облицовки. | полиуретановый шарик | Износостойкий, снижение шума, уменьшение загрязнения металла | Необходимо подтвердить растворитель и температурный диапазон. |
| размольный стакан из ПТФЭ | Коррозионные, кислотно-щелочные и чувствительные к металлам образцы | Циркониевые шарики | Устойчивость к химической коррозии и высокая чистота. | Низкая твердость, не подходит для шлифования сверхтвердых материалов. |
| Размольный стакан из карбида вольфрама | Карбид, руда и высокая твердость трудно поддающихся измельчению образцов. | Шарик из карбида вольфрама | Высокая плотность и твердость, выдающаяся эффективность шлифования. | Стоимость высока, и нужно обратить внимание на загрязнение элементами вольфрама и кобальта. |

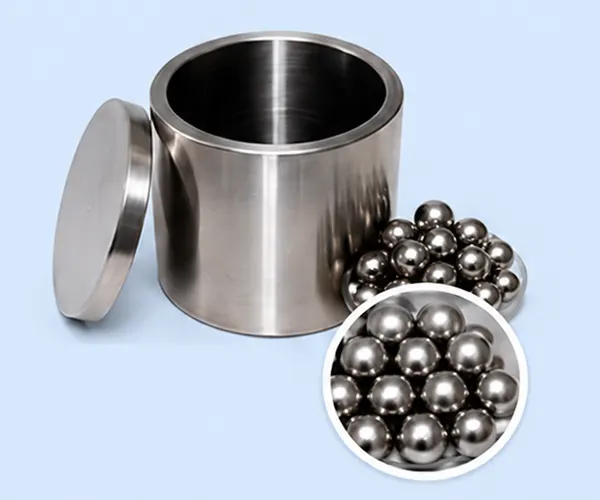

Размольные стаканы из нержавеющей стали и стальные шарики
Подходит для обычного металла, руды и ударного измельчения.

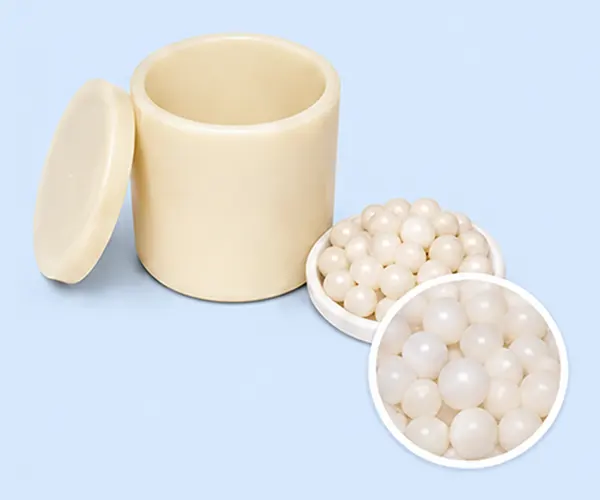

Нейлоновые размольные стаканы и средства с низким уровнем загрязнения
Подходит для мягких, органических и низких требований к загрязнению металлами.

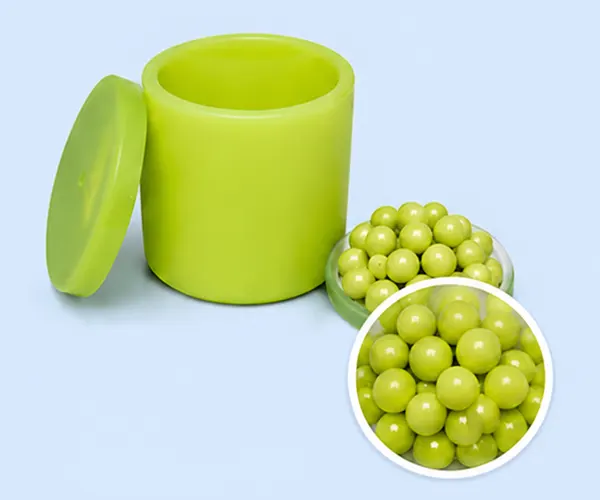

Полиуретановый размольный стакан и мелющие тела
Износостойкий, шумопоглощающий, подходит для пигментов и гибких порошковых систем.

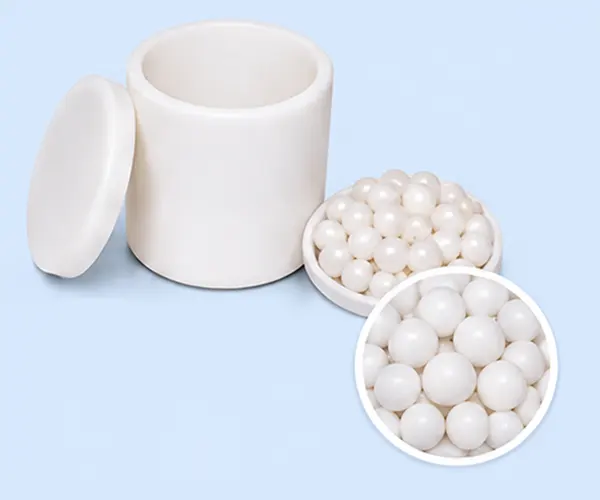

Циркониевые размольные стаканы и циркониевые шарики
Высокая твердость, низкий износ, подходит для высокой чистоты и тонкого измельчения.
Запрос на бесплатное пробное измельчение
Мы предлагаем бесплатное пробное измельчение, чтобы вы могли оценить эффективность измельчения и подтвердить выбор подходящего оборудования.
Глинозём
Карбонат лития
Руда
Фторид алюминия
Керамическое сырьё
Материалы для литий-ионных аккумуляторов
Графит
Цементный клинкер
Частицы железной руды
Частицы полевого шпата
Кварцевый песок
Частицы карбида кремнияНаши клиенты
Мы искренне благодарим следующих клиентов за их многолетнее доверие и поддержку.
Не знаете, какую планетарную шаровую мельницу выбрать?
Предоставьте образцы, укажите мощность обработки и целевой размер частиц, и техническая группа подберет для вас базовую машину, измельчающий размольный стакан, среду для шаровой мельницы и параметры процесса.
