Размольный стакан шаровой мельницыРуководство по выбору

Руководство поможет подобрать размольный стакан с учётом конструкции мельницы, свойств материала, химической совместимости и требований к чистоте пробы.

Выбрать материал стакана Запросить бесплатный пробный помол

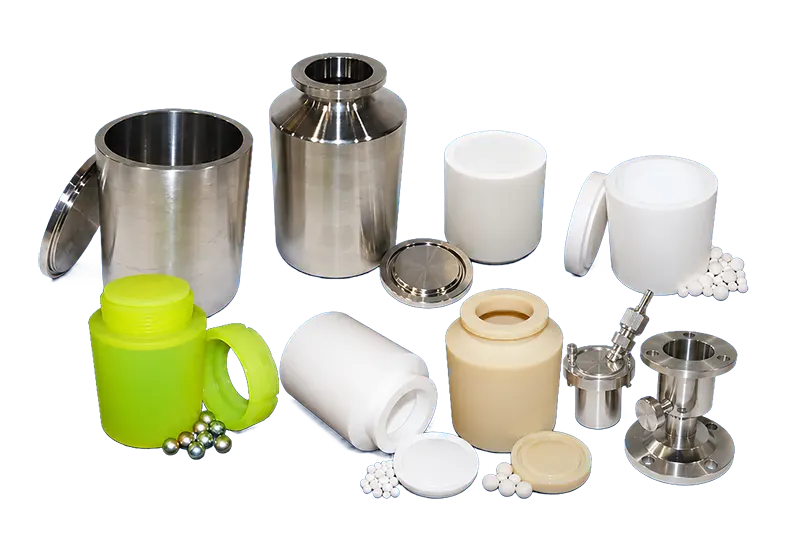

Размольные стаканы для шаровых мельниц из различных материалов

9+Обычно используемые материалы размольных стаканов шаровых мельниц

50 mL–25 LОхват мощностей от лаборатории до пилотного масштаба

Сухое измельчение / мокрое измельчениеПодбор в зависимости от материалов и процессов

Вакуум/инертная атмосфераПоддержка настройки для особых условий работы

STEP 01 · STRUCTURE

Сначала определите структуру размольного стакана: вертикальную или горизонтальную?

Конструкция размольного стакана шаровой мельницы должна соответствовать режиму движения оборудования. Вертикальные размольные стаканы подчеркивают герметичность и высокую энергозатратность, тогда как горизонтальные размольные стаканы больше подходят для валков, бутылочных валков и длительного равномерного измельчения.

Высокоэнергетическое измельчение

Вертикальная шаровая мельница

Подходит для планетарного, вибрационного и другого вертикального оборудования
Надежное уплотнение, подходит для сухого и мокрого измельчения
Дополнительная вакуумная крышка, защита атмосферы и контроль температуры
Компактные характеристики для быстрой замены и очистки

Равномерное смешивание

Горизонтальный размольный стакан шаровой мельницы

Подходит для шаровых мельниц и лабораторных бутылей ролики
Плавное движение, подходит для длительной непрерывной обработки
Большой диапазон производительности, легко пилотное масштабирование
Дополнительные керамические, полиуретановые и металлические футеровки

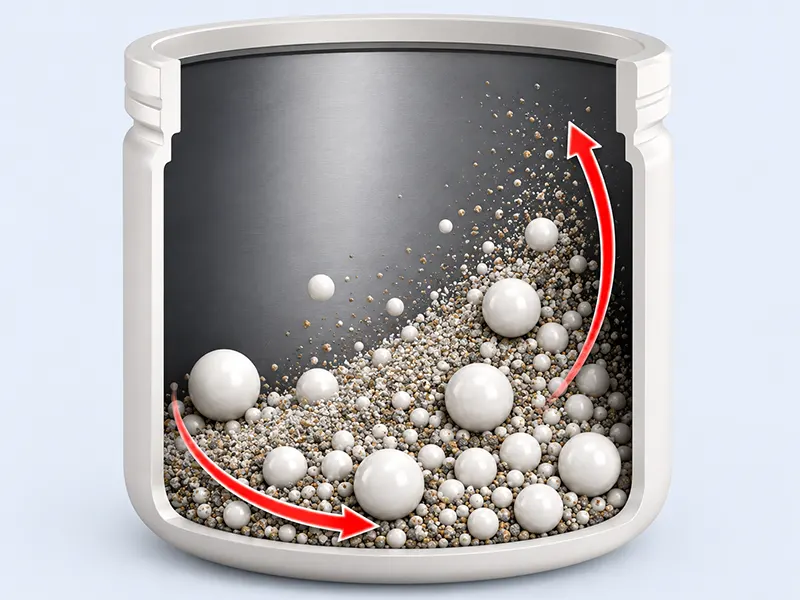

Как завершить дробление и смешивание в баке шаровой мельницы?

Оборудование приводит размольный стакан во вращение, раскачивание или вибрацию, а мелющие шары воздействуют, трутся и сдвигают материал под совместным действием центробежной силы, силы тяжести и инерции.

01Загрузка образца и мелющих шаровОставьте достаточно свободного места

02Создайте ударный эффектИзмельчите более крупные частицы

03Уточнение трения и сдвигаПостоянно уменьшать размер частиц

04Получить однородный порошокПолное измельчение и смешивание

5-STEP SELECTION

Для завершения выбора рекомендуется выполнить следующие 5 шагов

1Подходящее оборудованиеПодтвердить метод перемещения и приспособление

2Подтвердить предел загрязненияГраница загрязнения металлом и неметаллом

3Сравнить твердость материалаТвердость размольного стакана выше, чем твердость материала

4Проверьте химическую совместимостьКислота, щелочь, растворитель и повышение температуры

5Определите производительность и процессОбъем загрузки, соотношение шарика к материалу и атмосферу

STEP 02 · MATERIAL

Выбирайте материал стакана с учётом загрязнения пробы, твёрдости, коррозии и рабочей атмосферы

Ни один размольный стакан шаровой мельницы не подходит для всех образцов. Определите приоритетность того, что разрешено вводить в пробу, насколько твердый материал, будут ли использоваться агрессивные среды и требуется ли вакуум или инертная атмосфера.

01 / Ограничения по загрязнению

Какие образцы разрешено привозить?

Верхний предел внесения металлических элементов, оксидов или органических веществ.

02 / Твердость материала

Выдержит ли размольный стакан?

Твердость размольного стакана и мелющих шаров должна быть выше, чем у измельчаемого материала.

03 / Химическая среда

Совместимы ли кислоты, основания и растворители?

Влажные мелющие тела могут изменить стабильность материала.

04 / Требования к атмосфере

Вы боитесь кислорода или воды?

При необходимости используйте вакуумный размольный стакан или инертную атмосферу для защиты.

Низкое загрязнение

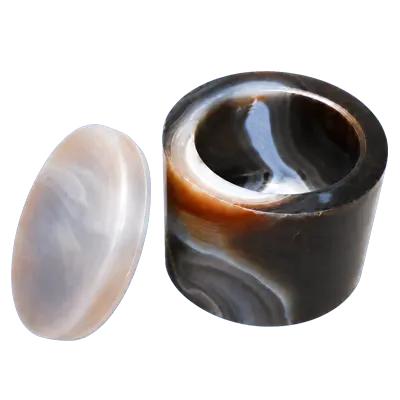

Агатовый размольный стакан шаровой мельницы

Стабильные ингредиенты и нежная поверхность, подходящая для образцов высокой чистоты.

Износостойкие и ударопрочные.

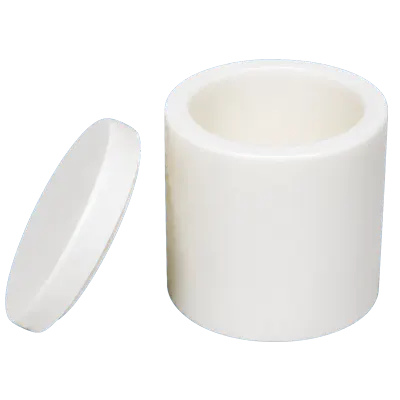

Циркониевый размольный стакан шаровой мельницы.

Высокая твердость, хорошая ударная вязкость, с учетом эффективности и чистоты.

Экономичность и долговечность.

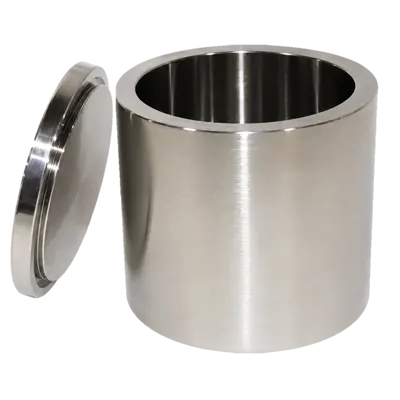

Цех шаровой мельницы из нержавеющей стали 304.

Высокая прочность, ударопрочность, широкий диапазон характеристик и мощностей.

Примечание: будут представлены Fe/Cr/Ni

Высокая коррозионная стойкость

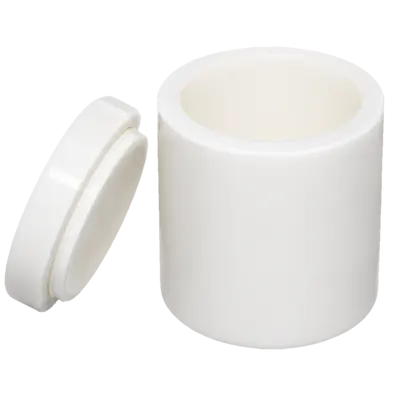

Цех шаровой мельницы из политетрафторэтилена

Химически стабильный, антипригарный, подходит для кислот, щелочей и систем растворителей.

Предложение: низкоскоростное мокрое измельчение и коррозионные материалы

Легкий и экономичный

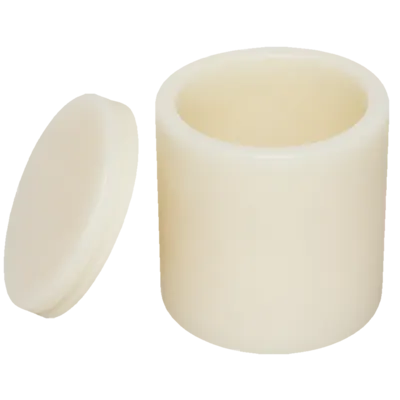

Нейлоновый размольный стакан шаровой мельницы

Легкий вес, умеренная стоимость и оптимальная нагрузка на оборудование.

Предложение: мягкие образцы и ежедневное смешивание

Эластичный и износостойкий

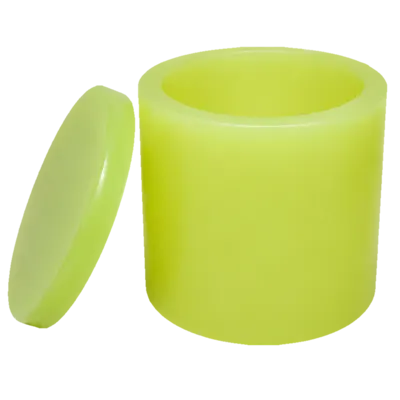

Полиуретановый размольный стакан шаровой мельницы

Хорошая прочность, низкий уровень шума, снижение загрязнения при контакте с металлами.

Высокая твердость и износостойкость.

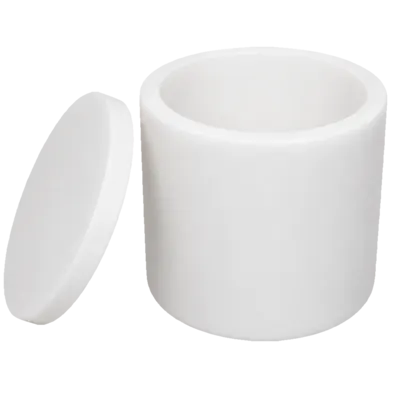

Корундовый шаровой фрезерный размольный стакан.

Высокая твердость, хорошая износостойкость и широкий диапазон применения.

Сверхтвердый и эффективный

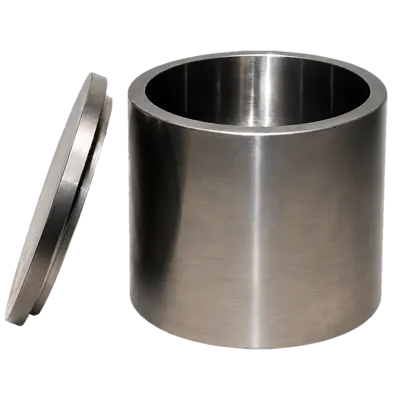

Цементный размольный стакан шаровой мельницы

Высокая плотность и твердость, которые могут усилить ударное дробление.

Примечание: могут присутствовать W, Co и другие компоненты.

Защита атмосферы

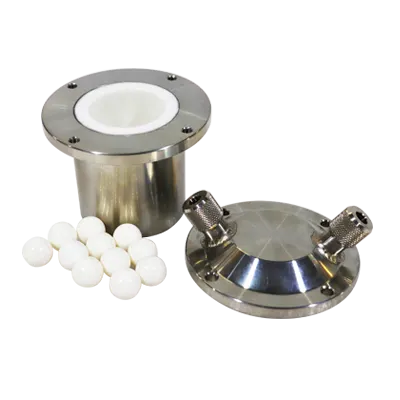

Размольный стакан вакуумной шаровой мельницы

Откачать или заполнить инертным газом через группу клапанов.

Основные сведения: клапаны, уплотнения и уровни давления

Важное напоминание: "Низкое загрязнение" не означает "нулевое загрязнение". Перед формальным отбором рекомендуется провести измельчение реальных образцов материала и провести испытания элементов или компонентов на измельченных образцах.

STEP 03 · CAPACITY & PROCESS

Выбирайте объём стакана под размер партии и допустимую загрузку мельницы

Сначала подтвердите форму размольного стакана, массу одного размольного стакана и диапазон скоростей вращения, допустимые оборудованием, а затем сделайте вывод о емкости размольного стакана на основе объема образца, соотношения шарика к материалу и свободного пространства.

50 mL

100 mL

250 mL

500 mL

1 L

2 L

5 L

10 L

25 L

Пространство для заполнения: необходимо оставить зону движения

Свободное пространство

Шар/среда

Материал и жидкая фаза

Параметры модели размольного стакана вертикальной шаровой мельницы

Размольный стакан шаровой мельницы Changsha Tianchuang предлагает различные типы и модели, которые можно выбрать в зависимости от объема измельчения и настроить в соответствии со специальными требованиями заказчика.

Параметры/название	Цех шаровой мельницы из нержавеющей стали 304	Циркониевый размольный стакан шаровой мельницы.	Корундовый шаровой фрезерный размольный стакан.	Агатовый размольный стакан шаровой мельницы	Нейлоновый размольный стакан шаровой мельницы	Полиуретановый размольный стакан шаровой мельницы	Цементный размольный стакан шаровой мельницы	Цех шаровой мельницы из политетрафторэтилена	Размольный стакан вакуумной шаровой мельницы
Характеристики модели	100ml-25L	50ml-3000ml	50ml-3000ml	50ml-2000ml	100ml-25L	100ml-1000ml	50ml-1000ml	100ml-25L	50ml-25L
Наружный диаметр (мм)	Φ75-Φ320	Φ55-Φ158	Φ56-Φ172	Φ65-Φ156	Φ68-Φ320	Φ66-Φ135	Φ55-Φ128	Φ68-Φ320	Φ78-Φ345
Высота (мм)	70-365	38-225	70-218	57-170	76-424	77-140	38-108	76-424	55-350

Параметры модели размольного стакана горизонтальной шаровой мельницы

Название параметра	Вакуум шаровой мельницы из нержавеющей стали	Валик шаровой мельницы из корунда	Валик шаровой мельницы из нейлона размольный стакан	Банк шаровой мельницы из керамики	Банк шаровой мельницы из полиуретана	Банк шаровой мельницы из ПТФЭ
Характеристики модели	500ml-15L	500ml-10L	500ml-20L	500ml-20L	500ml-20L	500ml-20L
Наружный диаметр (мм)	Φ88-Φ271	Φ106-Φ230	Φ108-Φ298	Φ105-Φ290	Φ90-Φ320	Φ108-Φ298
Высота (мм)	138-350	140-350	127-459	140-350	135-370	135-459

DRY / WET

Сухое или мокрое измельчение?

Сухое измельчение облегчает извлечение порошка; Мокрое измельчение помогает контролировать диспергирование и температуру, но необходимо проверять растворители, уплотнения и условия последующей сушки.

ATMOSPHERE

Вакуум/инертная атмосфера

Образцы, которые легко окисляются, поглощают воду или являются активными, должны использовать вакуумные размольные стаканы с клапанами и проверять процессы вакуумирования, наполнения и поддержания давления.

SAFETY

Повышение температуры и безопасность герметизации

Мокрое измельчение и длительная эксплуатация могут привести к повышению температуры и внутреннего давления. Необходимо зарезервировать безопасное пространство и контролировать скорость, время и давление.

EQUIPMENT MATCHING

Подберите размольный стакан шаровой мельницы в соответствии с режимом движения оборудования.

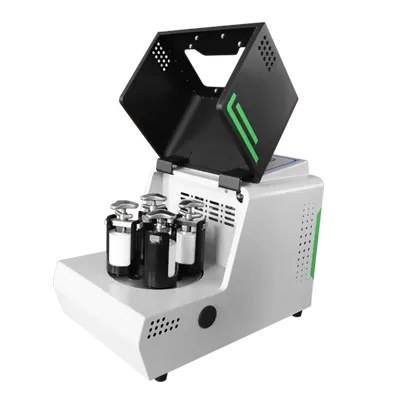

Планетарная шаровая мельница

Высокая потребляемая энергия и очевидное комбинированное движение требуют строгого соответствия размера размольного стакана, общей массы и конструкции зажима.

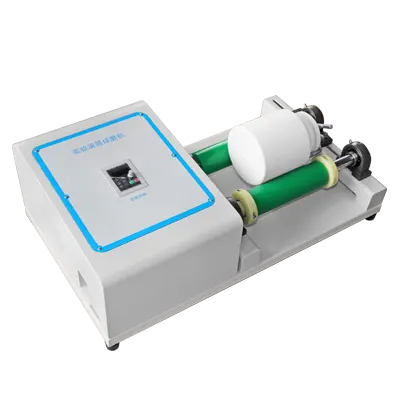

Лабораторная барабанная шаровая мельница

Особое внимание уделяется плавному перекатыванию и длительному перемешиванию, уделяя особое внимание проверке диаметра, длины, несущей способности и расстояния между роликами размольного стакана.

STEP 04 · GRINDING MEDIA

Подбирайте размольный стакан и мелющие шары как единый комплект

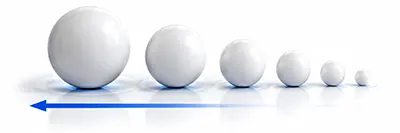

Материал мелющего шара определяет источник энергии удара и износа; Сочетание диаметра шаров влияет на измельчение крупных частиц, эффективность измельчения и конечное распределение частиц по размерам.

Шар из нержавеющей сталиВысокая плотность · ударопрочность

Шар из оксида циркония Высокая твердость · низкий уровень загрязнения

Агатовый шар Стабильный · Нежная поверхность

Шарик из оксида алюминияИзносостойкий и универсальный

Шарик с полиуретановым покрытиемНизкий уровень шума · Размольный стакан защита

Шарик из цементированного карбидаСверхвысокая твердость и высокая энергия

Название продукта	Состав материала	Основные технические параметры	Подробное описание
Шар из нержавеющей стали	304 или нержавеющая сталь 316	Плотность около 7,9 г/см³ HRC 20–30 Φ1–30 мм, можно настроить	Основные характеристики:Экономичность и универсальность, умеренное воздействие, с определенной коррозионной стойкостью. Рекомендуемые области применения: Обычное химическое сырье, керамические глазури, почва, порошки сплавов и учебные тесты. Примечание по использованию:Не используйте его с материалами высокой чистоты, чувствительными к Fe, Cr и Ni, такими как литиевые батареи и электронная керамика.
Шарики из оксида циркония	Цирконий, стабилизированный иттрием ZrO₂	Плотность 6,0 г/см³ HV ≥ 1250, Mohs ≥ 8,5 Истираемость ≤ 0,01 Φ0.1–30 mm	Основные характеристики:Высокая чистота, низкий уровень загрязнения, высокая твердость, высокая износостойкость, подходит для сверхтонкого измельчения. Рекомендуемые области применения: Положительные и отрицательные электроды для литиевых батарей, электронная керамика, фармацевтические и пищевые порошки и высококачественные пигменты. Примечание по использованию:Рекомендуется использовать циркониевую шаровую мельницу; Цвет разных партий может немного отличаться.
Агатовый мелющий шар	Природный агат SiO₂	Плотность около 2,65 г/см³ Уровень Мооса 7 Φ3–20 mm	Основные характеристики:Природный неорганический материал, низкий фоновый уровень загрязнения, химически стабилен и не легко прилипает к материалам. Рекомендуемые области применения: Предварительная обработка образцов для геологических, экологических, сельскохозяйственных, пищевых и фармацевтических исследований. Примечание по использованию:Не подходит для материалов высокой твердости, таких как корунд и карбид кремния; избежать сильного воздействия.
Корундовые/алюминиевые мелющие шары	Окиси алюминия высокой чистоты Al₂O₃ > 90%	Плотность 3,6–3,9 г/см³ Класс 9 по шкале Мооса Φ1–50 mm	Основные характеристики:Высокая твердость, высокая экономичность, высокая термостойкость и коррозионная стойкость. Рекомендуемые области применения: Керамические глазури, огнеупорные материалы, кварц, полевой шпат и обычные неметаллические минералы. Примечание по использованию:Элемент Al будет добавлен; он более хрупкий, чем диоксид циркония, поэтому будьте осторожны, чтобы не упасть и не удариться.
Железный сердечник с полиуретановым покрытием	Чугунный/стальной сердечник + износостойкий полиуретановый внешний слой	Общая плотность около 3,5–5,5 г/см³ Шор А 80–95° Φ15–30 mm	Основные характеристики:Амортизация, шумоподавление, стойкость к растворителям, с учетом веса сферы и бережного сдвига. Рекомендуемые области применения: Гомогенная дисперсия пигментов, чернил, покрытий, жидкостей для аккумуляторов и электроники. Примечание по использованию:Не подходит для дробления материалов высокой твердости; внешний слой следует заменять вовремя после того, как внешний слой износится и железный сердечник обнажается.
Мелющий шар из цементированного карбида	Карбид вольфрама – кобальт WC–Co	Плотность 14,5–15,0 г/см³ HRA 88–93 Чрезвычайно низкий износ и может быть по индивидуальному заказу	Основные характеристики:Высокая плотность, высокая энергия удара, высокая износостойкость, подходит для трудноизнашиваемых материалов. Рекомендуемые области применения: Карбид кремния, карбид бора, искусственный алмаз, высокотвердая керамика и металлические порошки. Примечание по использованию:Стоимость относительно высока; рекомендуется использовать его с размольным стаканом шаровой мельницы из цементированного карбида.
