TENCAN / Серия оборудования

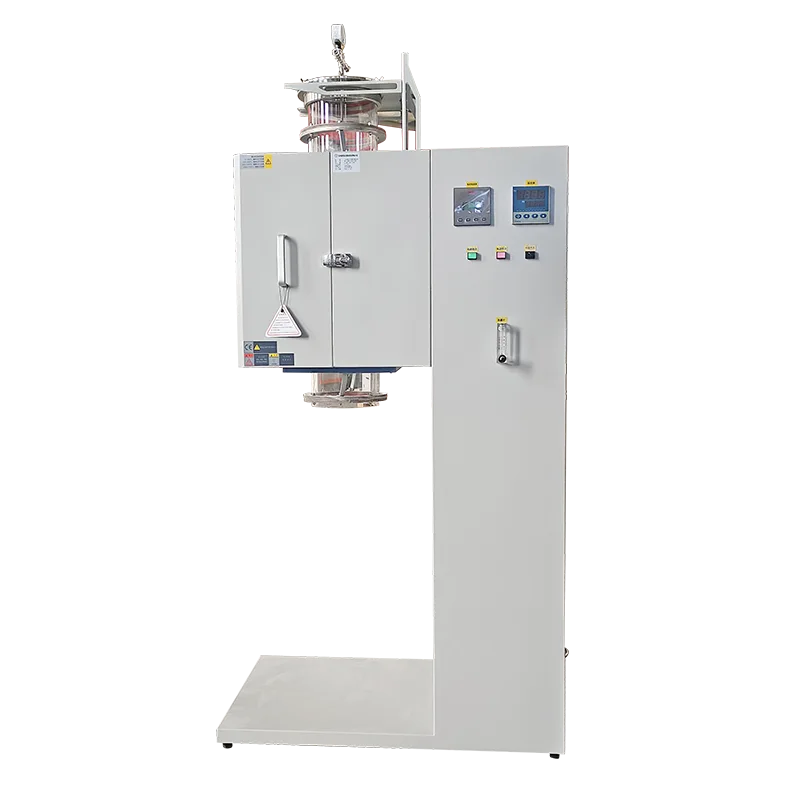

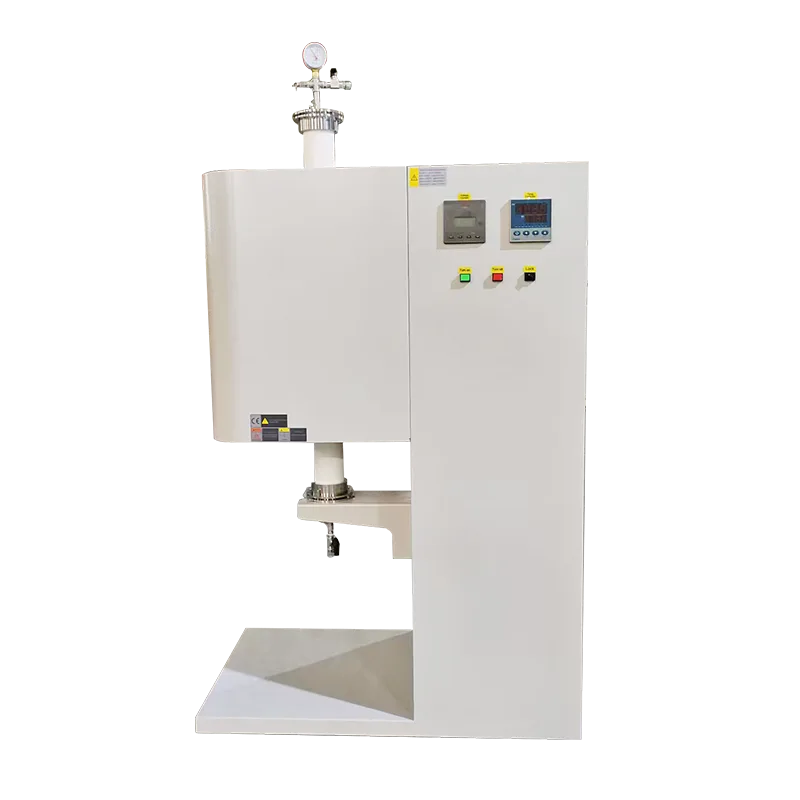

Вертикальная трубчатая печь
Вертикальная трубчатая печь для предварительного обжига, спекания, нанесения покрытий и пиролиза. Обеспечивает идеальную среду в вакууме или защитной атмосфере для научных и промышленных задач.
| Максимальная температура | 1200℃/1400℃/1600℃ |
| Скорость нагрева | ≤20 °C/min |
| Точность регулирования температуры | ±1℃ |
Параметры приведены для серии. Характеристики выбранной модели, питание и комплектацию уточните перед заказом.

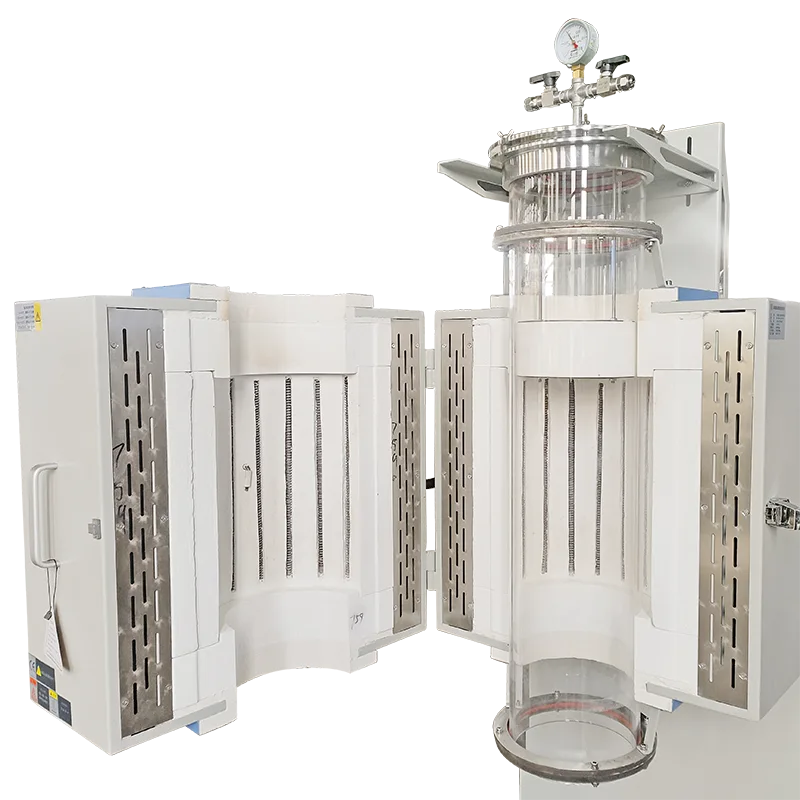

Запросить предложениеВертикальная трубчатая печь представляет собой эффективное и стабильное оборудование для обработки материалов, подходящее для процессов обработки материалов в различных температурных диапазонах в вакууме или защитной атмосфере. В зависимости от температурных требований труба печи может быть изготовлена из кварца высокой чистоты или оксида алюминия высокой чистоты, чтобы обеспечить наилучшую устойчивость и стабильность при высоких температурах. В то же время она оснащена системой вакуумных уплотнительных фланцев, обеспечивающей герметичность и эффективную работу печи.
Технические параметры
|
модель |
Диаметр трубы печи x длина зоны нагрева |
власть |
максимальная температура |
рабочая температура |
Термопара |
Материал труб печи |
нагревательный элемент |
|---|---|---|---|---|---|---|---|
|
TC-12NVT-40/300 |
40x300mm |
3kW |
1200℃ |
1100℃ |
Тип К |
кварцевая трубка |
Молибденовая проволока сопротивления |
|
TC-12NVT-60/300 |
60x300mm |
3kW |
|||||
|
TC-12NVT-80/300 |
80x300mm |
5kW |
|||||
|
TC-12NVT-100/300 |
100x300mm |
5kW |
|||||
|
TC-12NVT-120/300 |
120x300mm |
6kW |
|||||
|
TC-12NVT-40/450 |
40x450mm |
3kW |
|||||
|
TC-12NVT-60/450 |
60x450mm |
3kW |
|||||
|
TC-12NVT-80/450 |
80x450mm |
5kW |
|||||
|
TC-12NVT-100/450 |
100x450mm |
5kW |
|||||
|
TC-12NVT-120/450 |
120x450mm |
6kW |
|
модель |
Диаметр трубы печи x длина зоны нагрева |
власть |
максимальная температура |
рабочая температура |
Термопара |
Материал труб печи |
нагревательный элемент |
|---|---|---|---|---|---|---|---|
|
TC-14SVT-40/300 |
40x300mm |
4kW |
1400℃ |
1300℃ |
Тип S |
корундовая трубка |
Стержень из карбида кремния |
|
TC-14SVT-60/300 |
60x300mm |
4kW |
|||||
|
TC-14SVT-80/300 |
80x300mm |
4kW |
|||||
|
TC-14SVT-100/300 |
100x300mm |
6kW |
|||||
|
TC-14SVT-120/300 |
120x300mm |
6kW |
|||||
|
TC-14SVT-40/450 |
40x450mm |
4kW |
|||||
|
TC-14SVT-60/450 |
60x450mm |
4kW |
|||||
|
TC-14SVT-80/450 |
80x450mm |
4kW |
|||||
|
TC-14SVT-100/450 |
100x450mm |
6kW |
|||||
|
TC-14SVT-120/450 |
120x450mm |
6kW |
|
модель |
Диаметр трубы печи x длина зоны нагрева |
власть |
максимальная температура |
рабочая температура |
Термопара |
Материал труб печи |
нагревательный элемент |
|---|---|---|---|---|---|---|---|
|
TC-16MVT-40/300 |
40x300mm |
4kW |
1600℃ |
1500℃ |
Тип Б |
корундовая трубка |
Кремний-молибденовый стержень |
|
TC-16MVT-60/300 |
60x300mm |
4kW |
|||||
|
TC-16MVT-80/300 |
80x300mm |
4kW |
|||||
|
TC-16MVT-100/300 |
100x300mm |
6 кВт |
|||||
|
TC-16MVT-120/300 |
120x300mm |
6kW |
|||||
|
TC-16MVT-40/450 |
40x450mm |
5kW |
|||||
|
TC-16MVT-60/450 |
60x450mm |
5kW |
|||||
|
TC-16MVT-80/450 |
80x450mm |
5kW |
|||||
|
TC-16MVT-100/450 |
100x450mm |
9kW |
|||||
|
TC-16MVT-120/450 |
120x450mm |
9kW |
- Максимальная температура: 1200°C (нагрев резистивной проволоки HRE), 1400°C (нагрев кремний-углеродного стержня), 1600°C (нагрев кремний-молибденового стержня)
- Интеллектуальное 50-сегментное программируемое автоматическое управление.
- Конструкция корпуса печи, двухслойная конструкция с воздушным охлаждением.

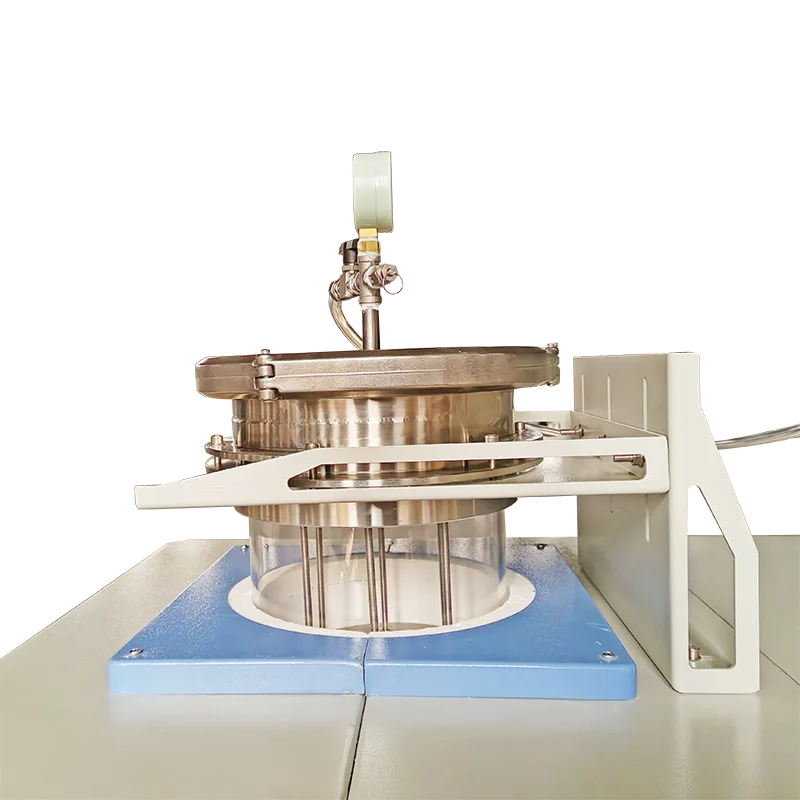

- Двухслойный уплотнительный фланец из нержавеющей стали.
- Регулируемые фланцевые опорные конструкции на обоих концах продлевают срок службы печной трубы.
- Функция защиты от перегрева автоматически отключает питание, когда температура превышает допустимое установленное значение.
- Защита безопасности: автоматическое отключение питания при утечке электричества из корпуса печи.
- Скорость нагрева ≤20°C/мин.
- Точность контроля температуры ±1°C.
- Максимальная степень вакуума -0,1 МПа.
- Молекулярный насос может быть настроен, а степень вакуума может достигать 7x10-4Па.
4 заглушки для труб; 1 термопара; 1 печная труба; 1 вакуумный насос.
1 комплект вакуумного фланца ; 1 вакуумный манометр.
Перед работой изучите инструкцию выбранной модели и требования к обрабатываемому материалу.
