TENCAN / Серия оборудования

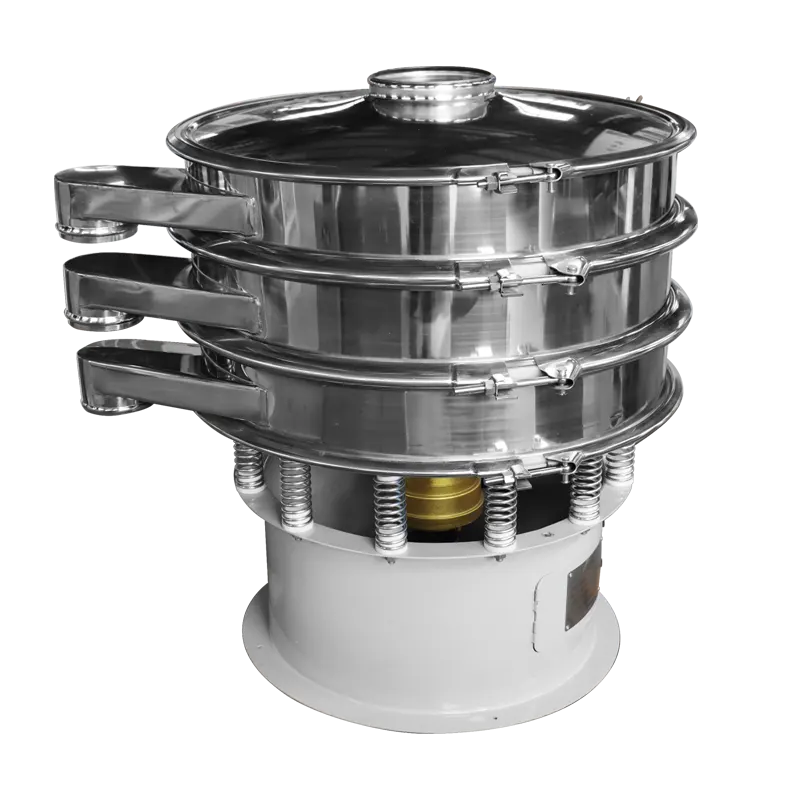

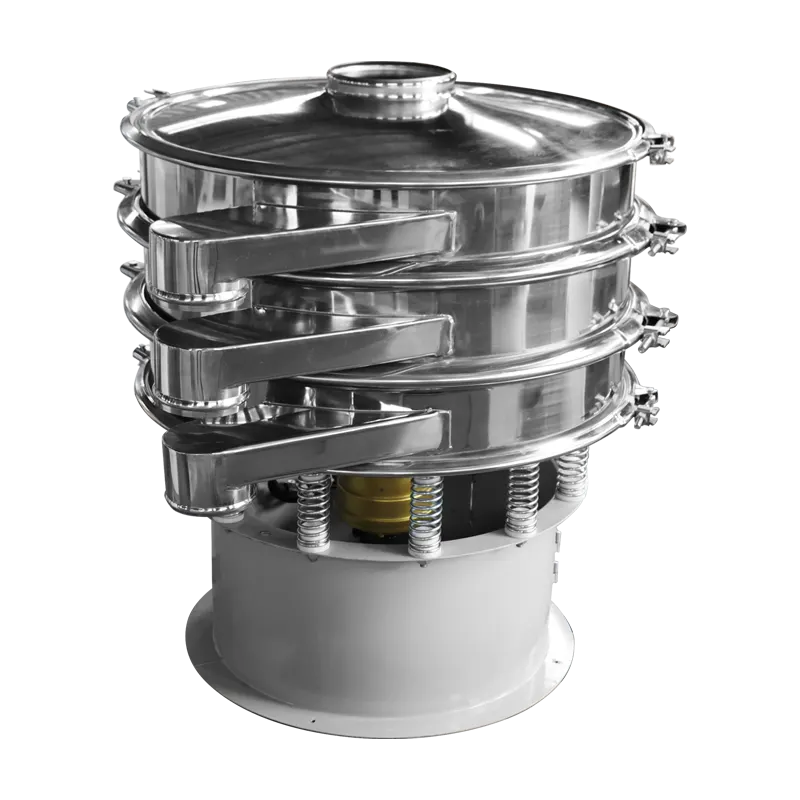

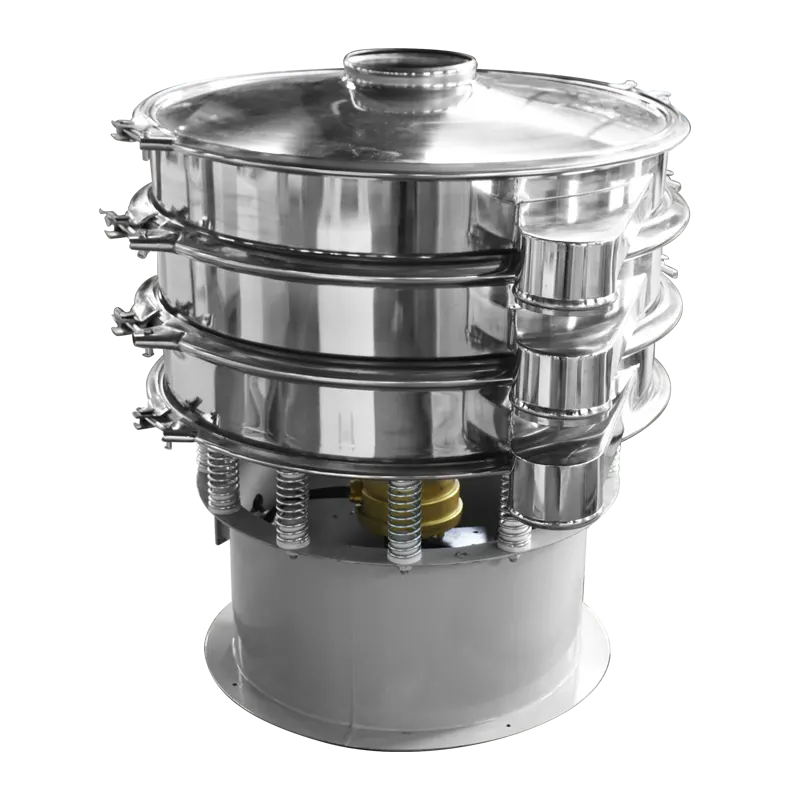

Трехмерный вибрационный грохот
Трехмерный вибрационный грохот с вертикальным двигателем и эксцентриковыми грузами создает круговые, вертикальные и наклонные движения для эффективного просеивания. Траектория движения материала регулируется изменением угла фаз грузов.
| Рабочий диаметр | 560~1750мм |
| Параметры сита | 0.02~50мм |
| Эффективность просеивания | 85-95% |
Параметры приведены для серии. Характеристики выбранной модели, питание и комплектацию уточните перед заказом.

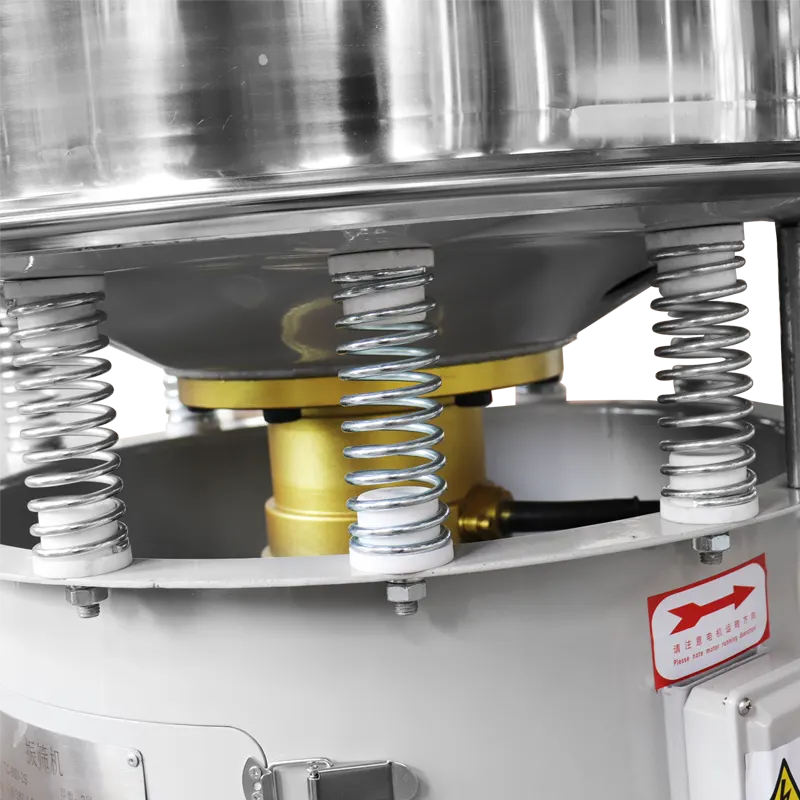

Запросить предложениеВ трехмерном вращающемся вибрационном грохоте в качестве источника возбуждения используется вертикальный двигатель. На верхнем, нижнем и обоих концах двигателя установлены эксцентриковые грузики для преобразования вращательного движения двигателя в горизонтальное, вертикальное и наклонное трехмерное движение, а затем передачи этого движения на поверхность экрана. Регулировка фазовых углов верхнего и нижнего концов позволяет изменить траекторию движения материала по поверхности экрана.
Технические параметры
| модель | Эффективный диаметр (мм) | Эффективная площадь просеивания (㎡) | Количество слоев экранирования | Максимальный размер материала (мм) | Характеристики экрана (мм) | Частота вибрации (об/мин) | Двойная амплитуда (мм) | Сила вибрации (Н) | Мощность двигателя (кВт) | Эффективность скрининга% | Производительность (мука) кг/час |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZS-600 | 560 | 0.23 | 1-5 | 50 | 0.02~50 | 1440 | 2~3 | 5000 | 0.55 | 85-95 | 85-95 |
| ZS-800 | 760 | 0.44 | 1-5 | 50 | 0.02~50 | 1440 | 2~3 | 8000 | 0.75 | 85-95 | 85-95 |
| ZS-1000 | 930 | 0.68 | 1-5 | 50 | 0.02~50 | 1440 | 2~3 | 10000 | 0.75 | 85-95 | 85-95 |
| ZS-1200 | 1130 | 1 | 1-5 | 50 | 0.02~50 | 1440 | 2~3 | 15000 | 1.1 | 85-95 | 85-95 |
| ZS-1500 | 1430 | 1.60 | 1-5 | 50 | 0.02~50 | 1440 | 2~3 | 30000 | 2.2 | 85-95 | 85-95 |
| ZS-1800 | 1750 | 2.4 | 1-5 | 50 | 0.02~50 | 1440 | 2~3 | 50000 | 2.2 | 85-95 | 85-95 |

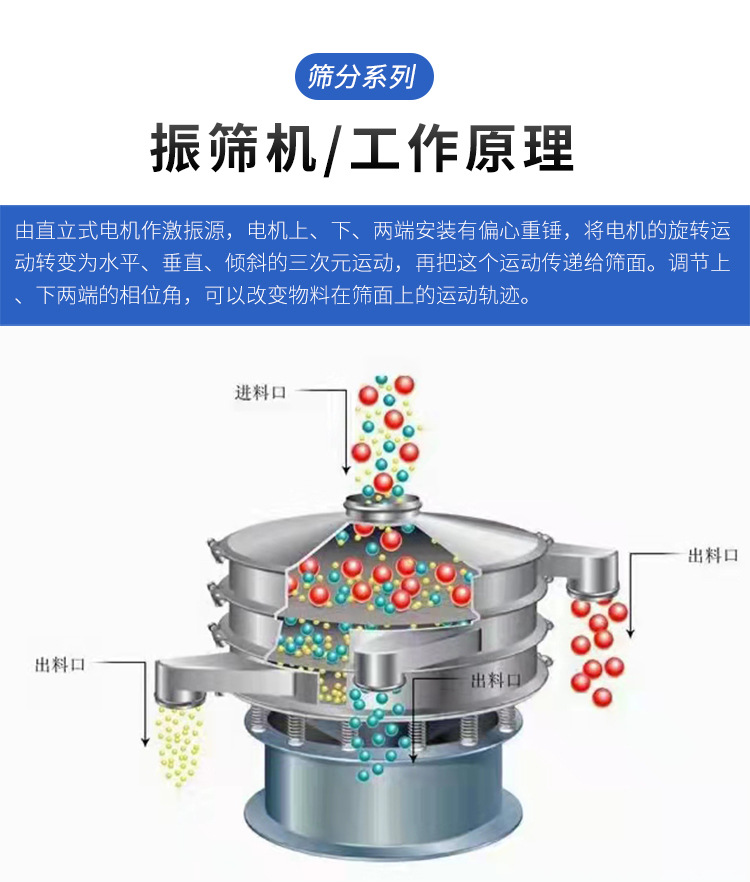

В трехмерном вращающемся вибрационном грохоте в качестве источника возбуждения используется вертикальный двигатель. На верхнем, нижнем и обоих концах двигателя установлены эксцентриковые грузики для преобразования вращательного движения двигателя в горизонтальное, вертикальное и наклонное трехмерное движение, а затем передачи этого движения на поверхность экрана. Регулировка фазовых углов верхнего и нижнего концов позволяет изменить траекторию движения материала по поверхности экрана.
Перед работой изучите инструкцию выбранной модели и требования к обрабатываемому материалу.
