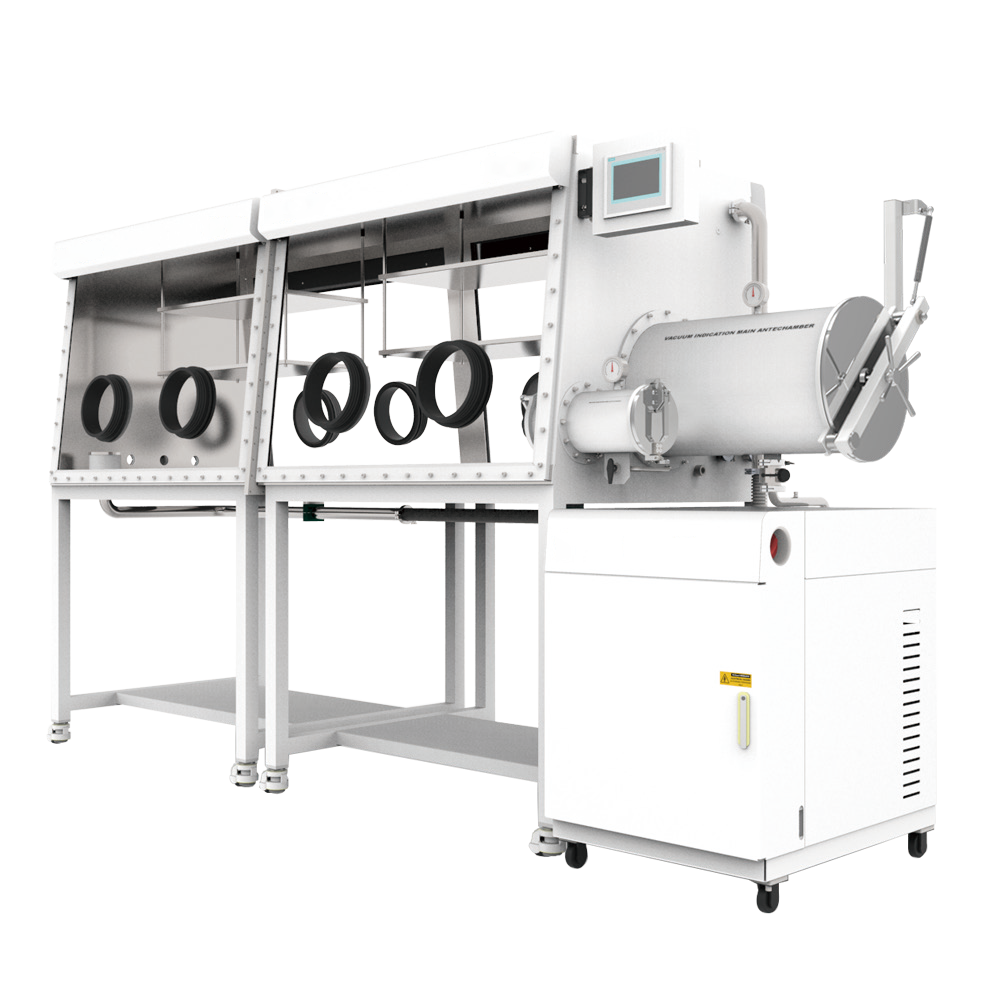

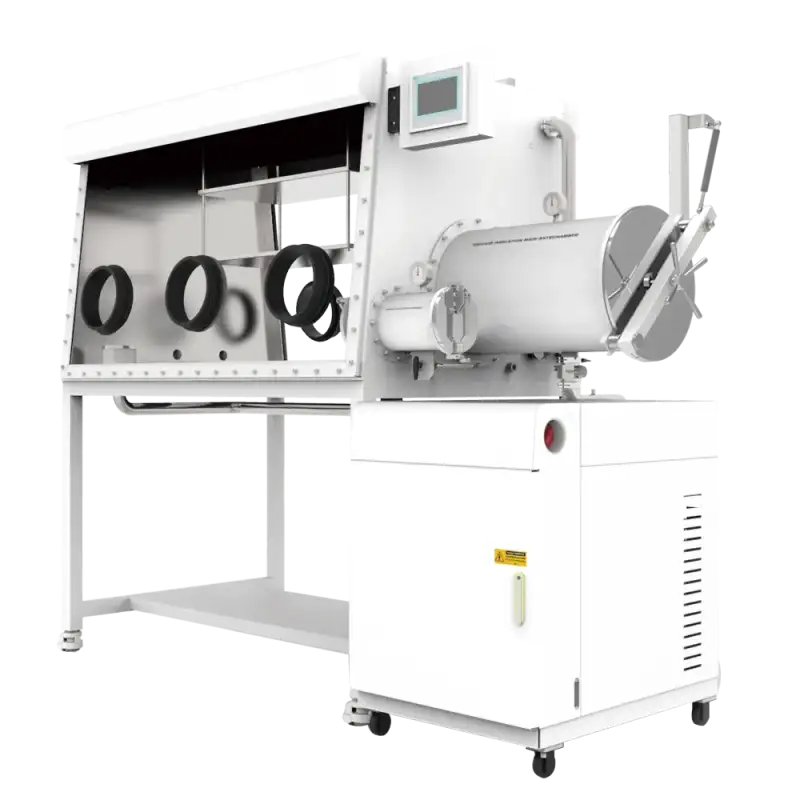

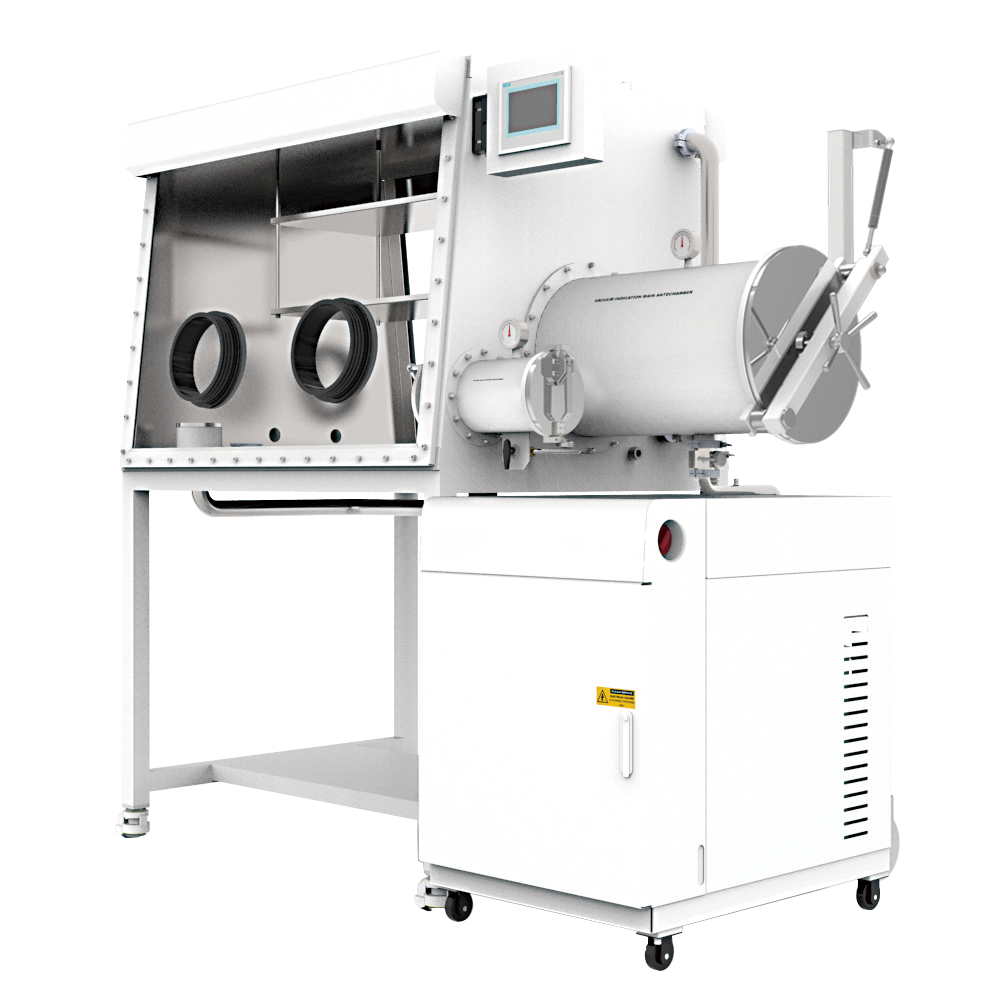

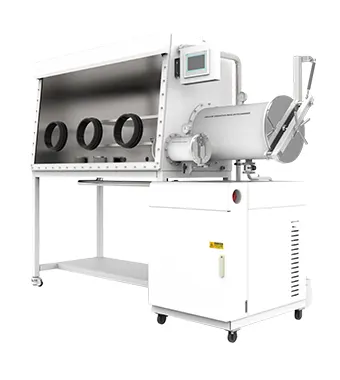

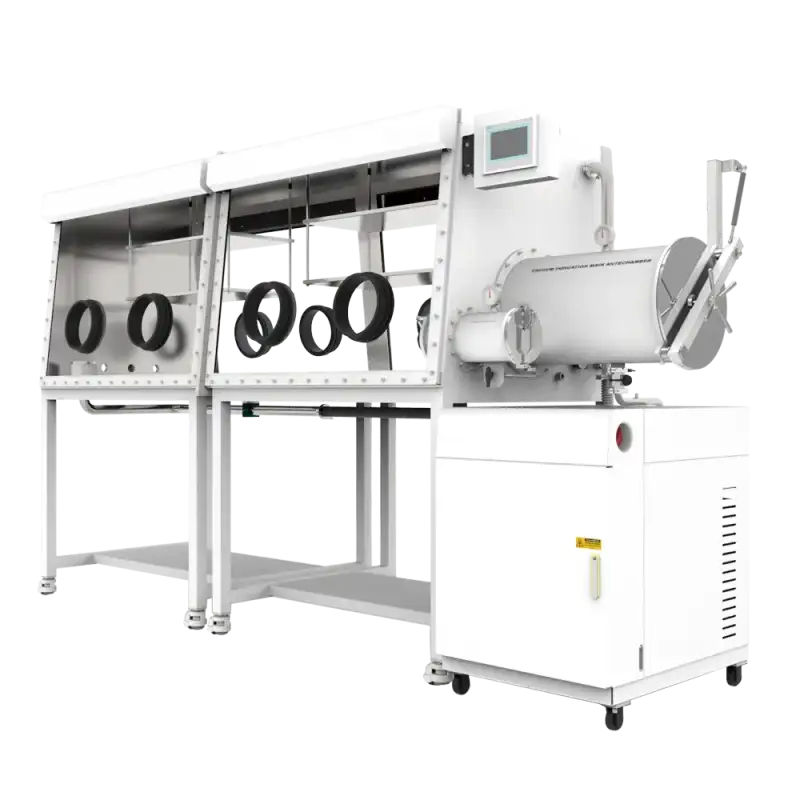

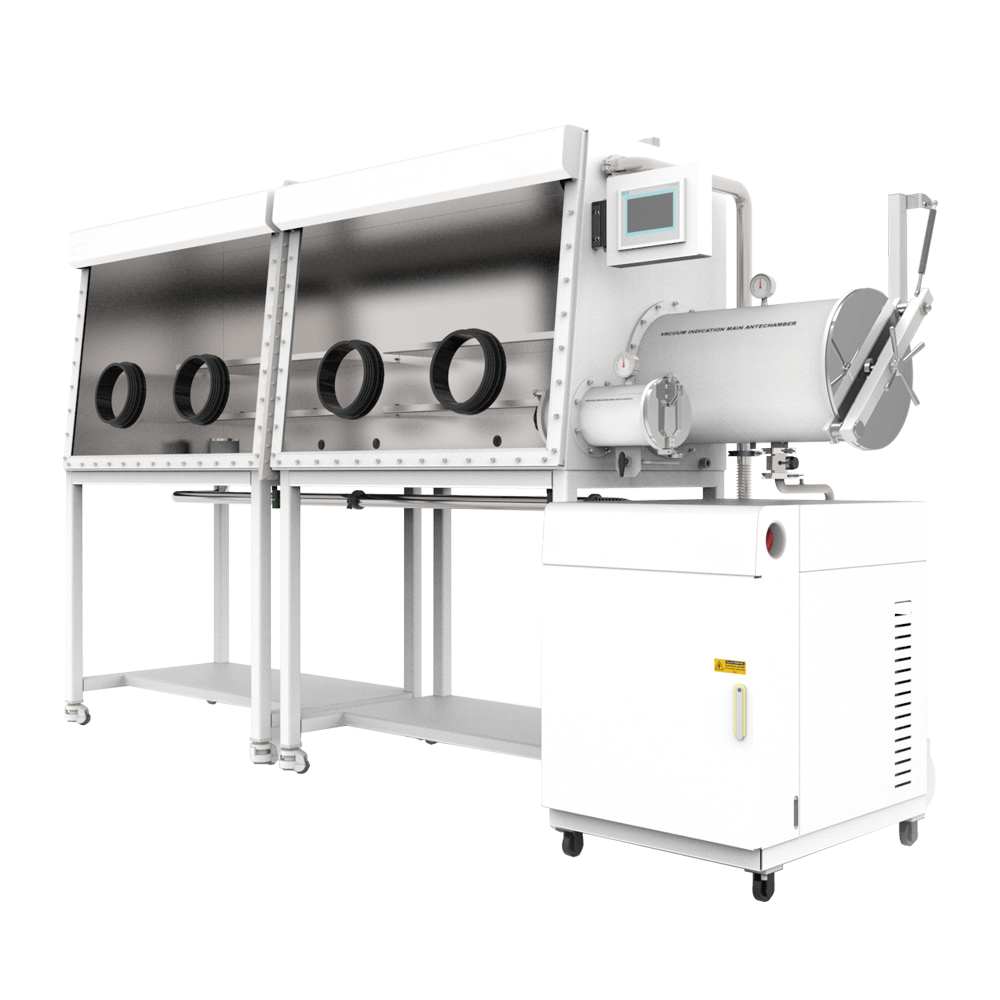

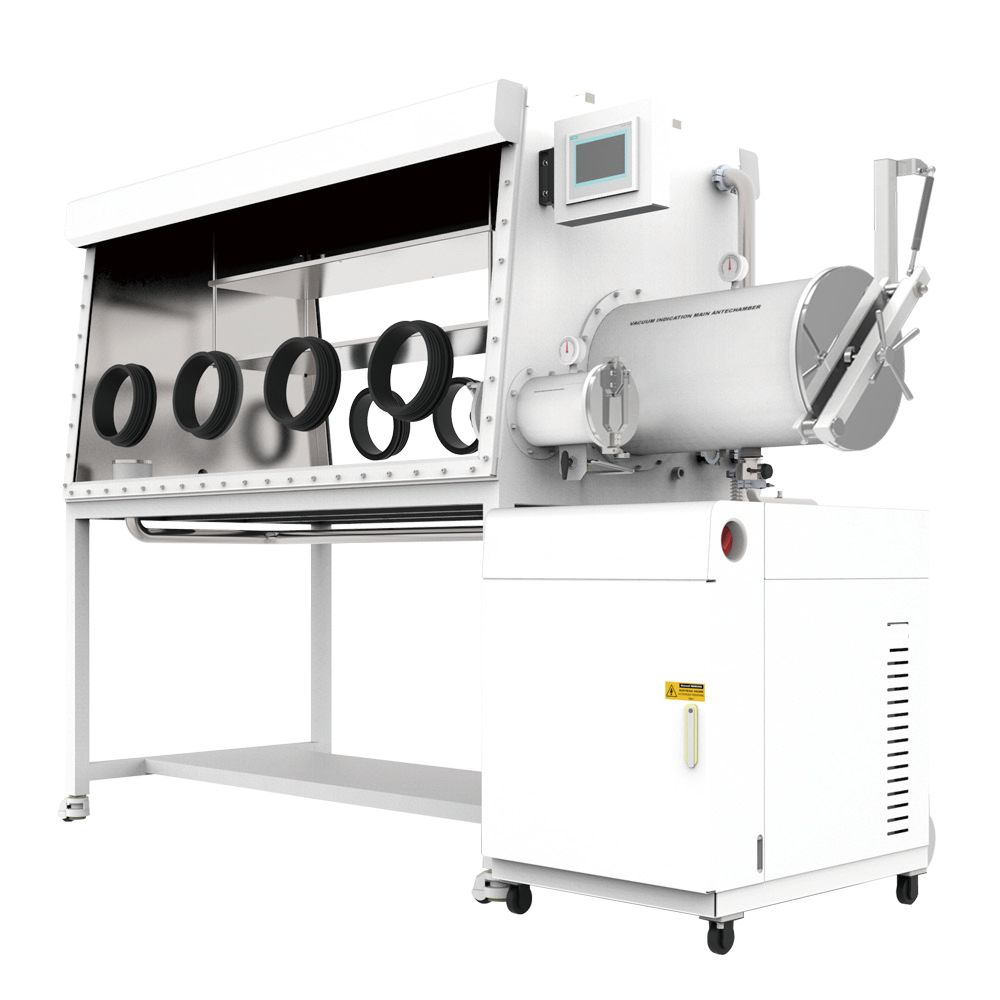

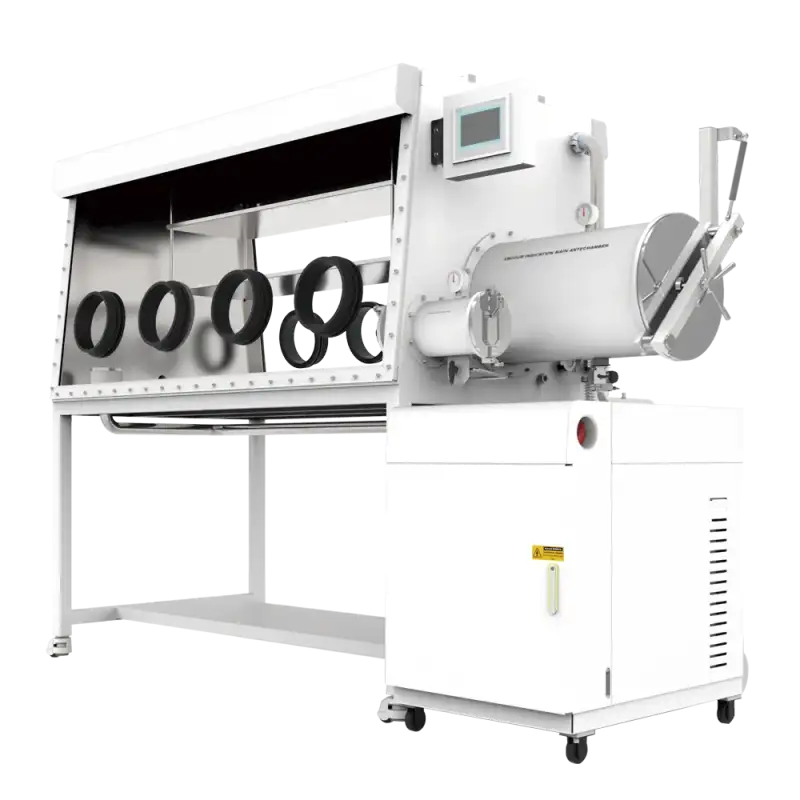

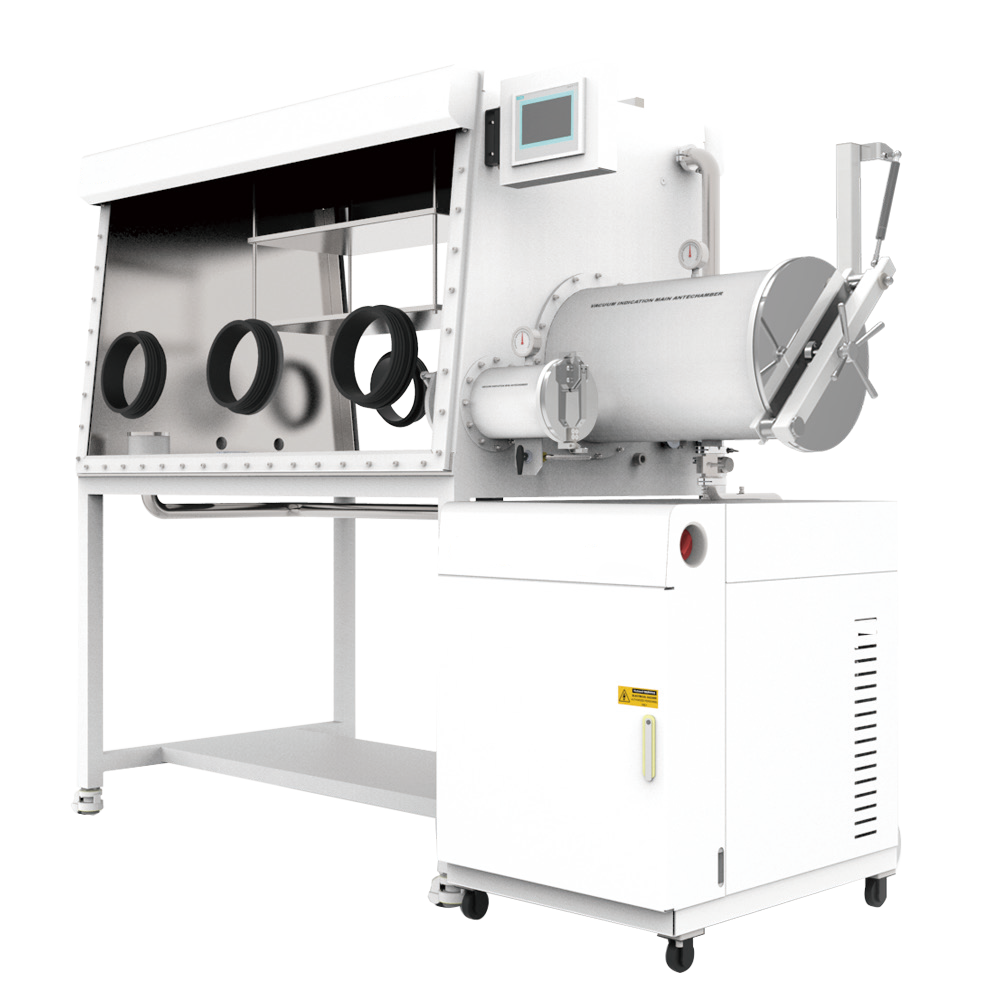

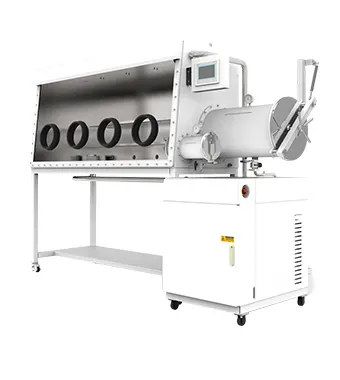

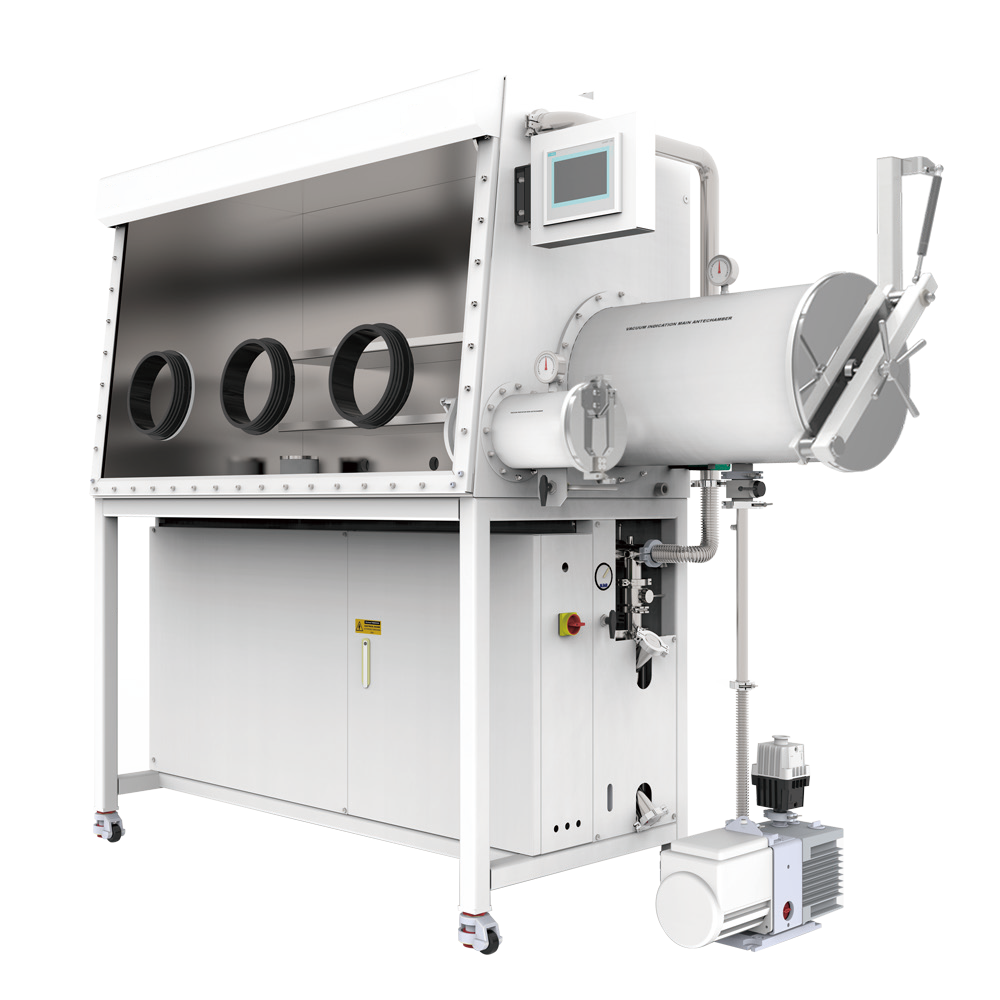

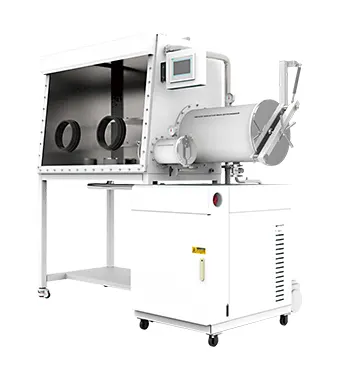

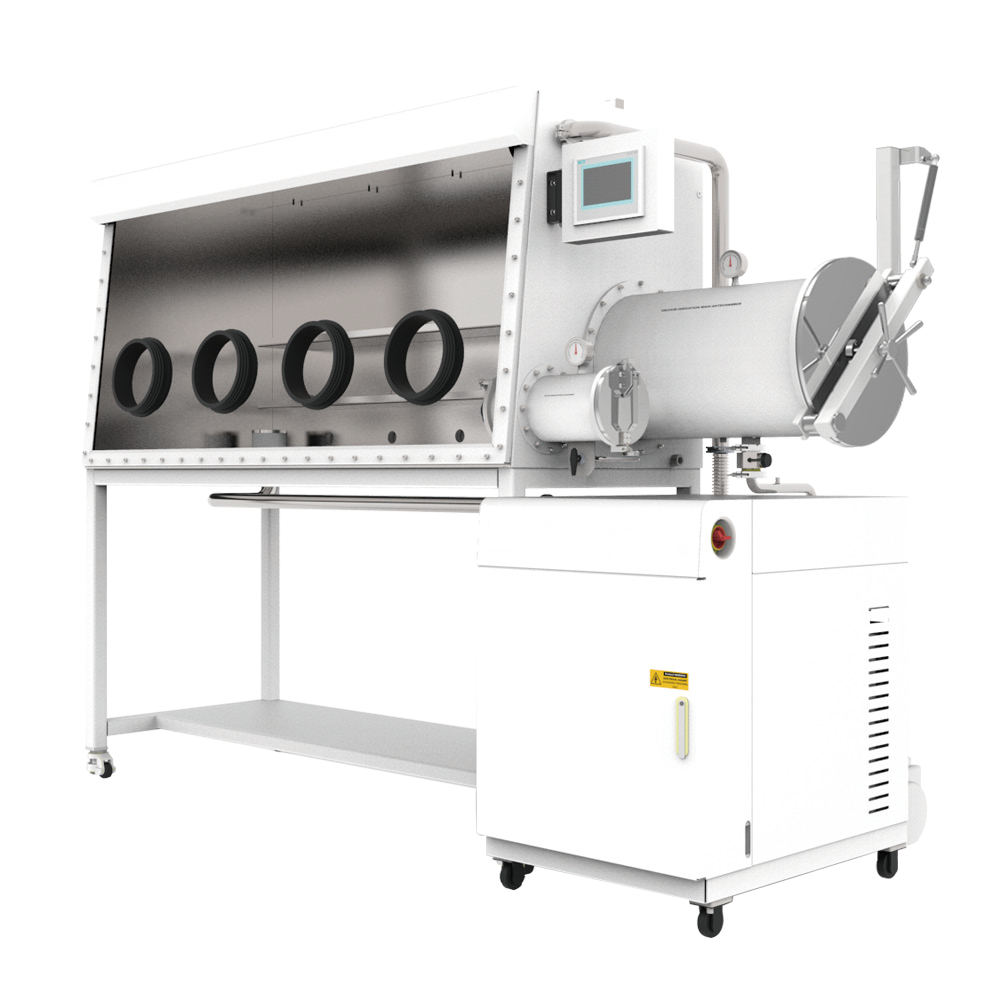

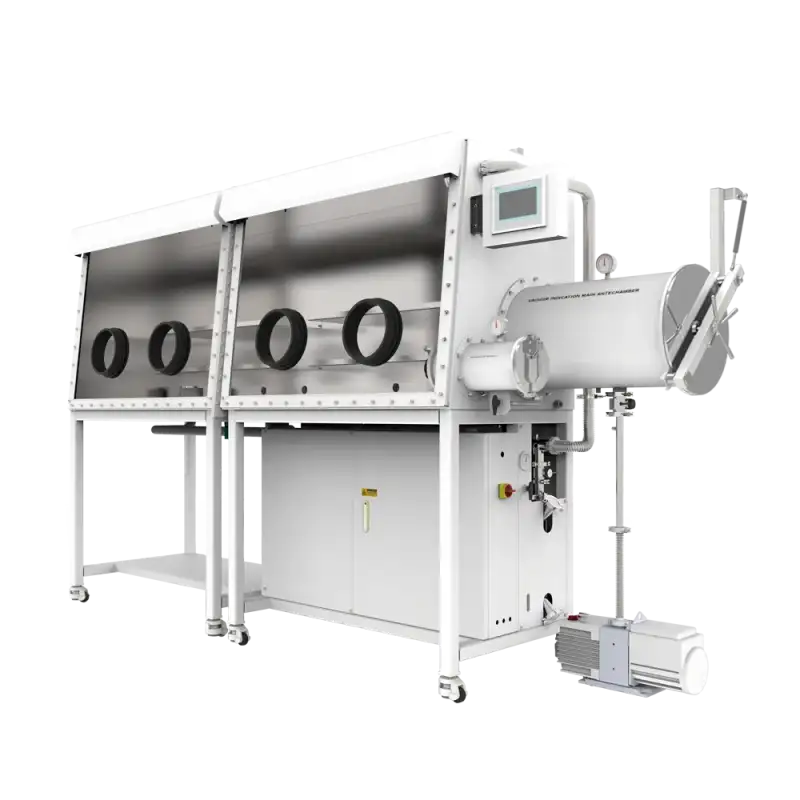

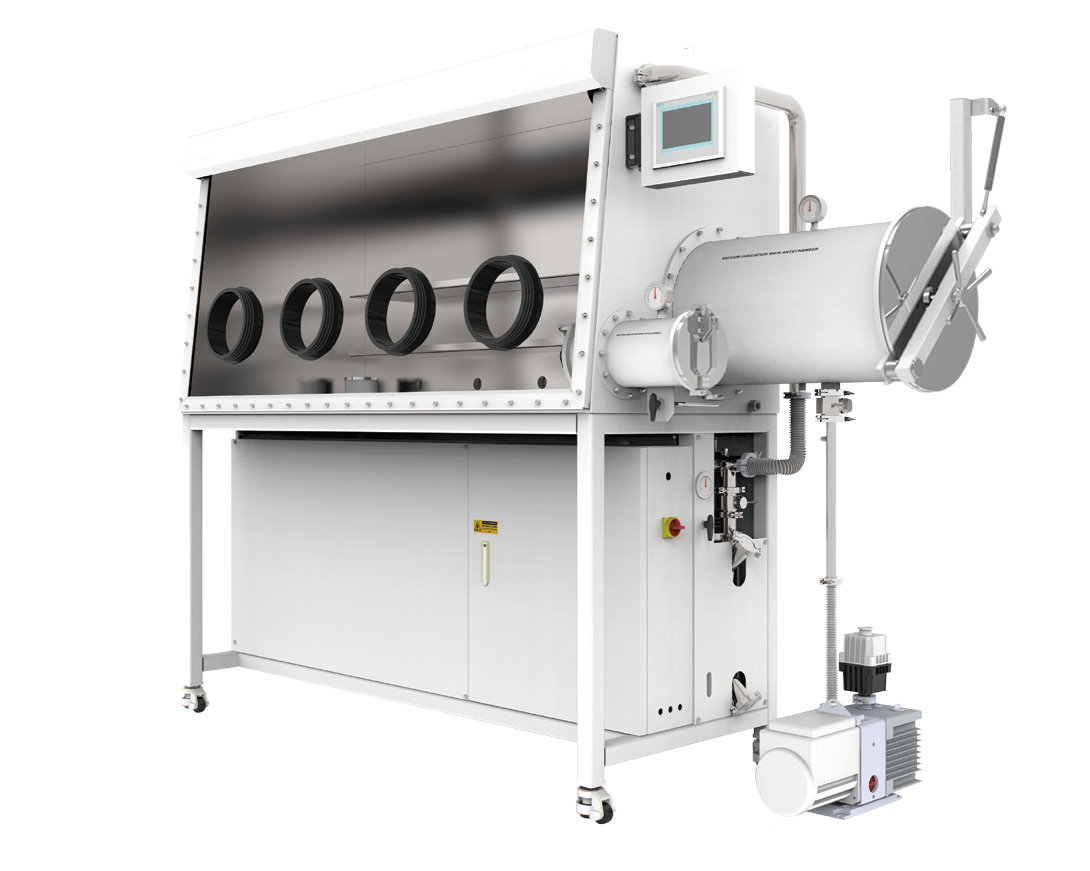

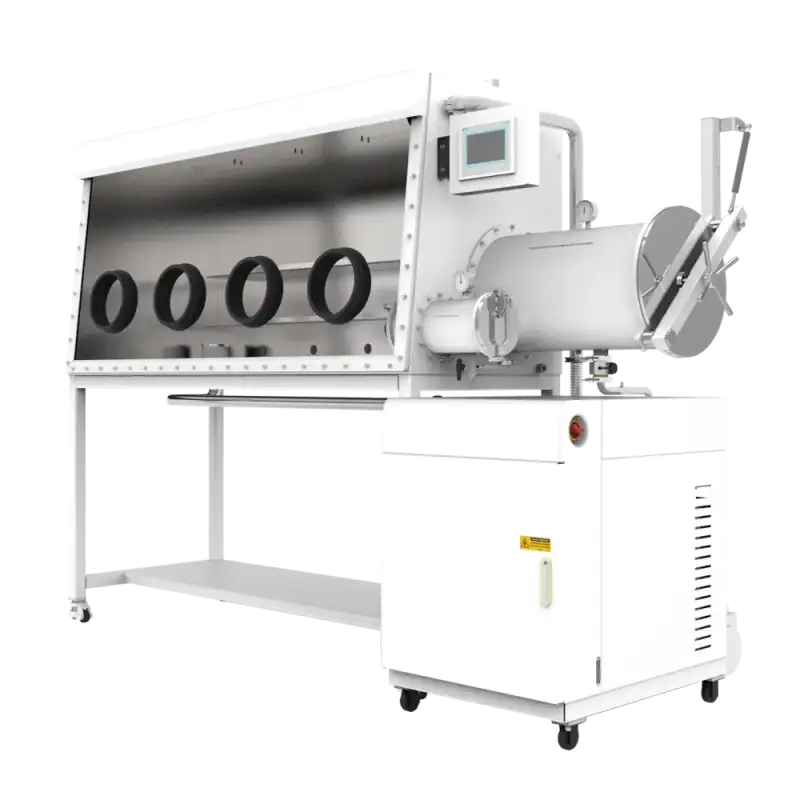

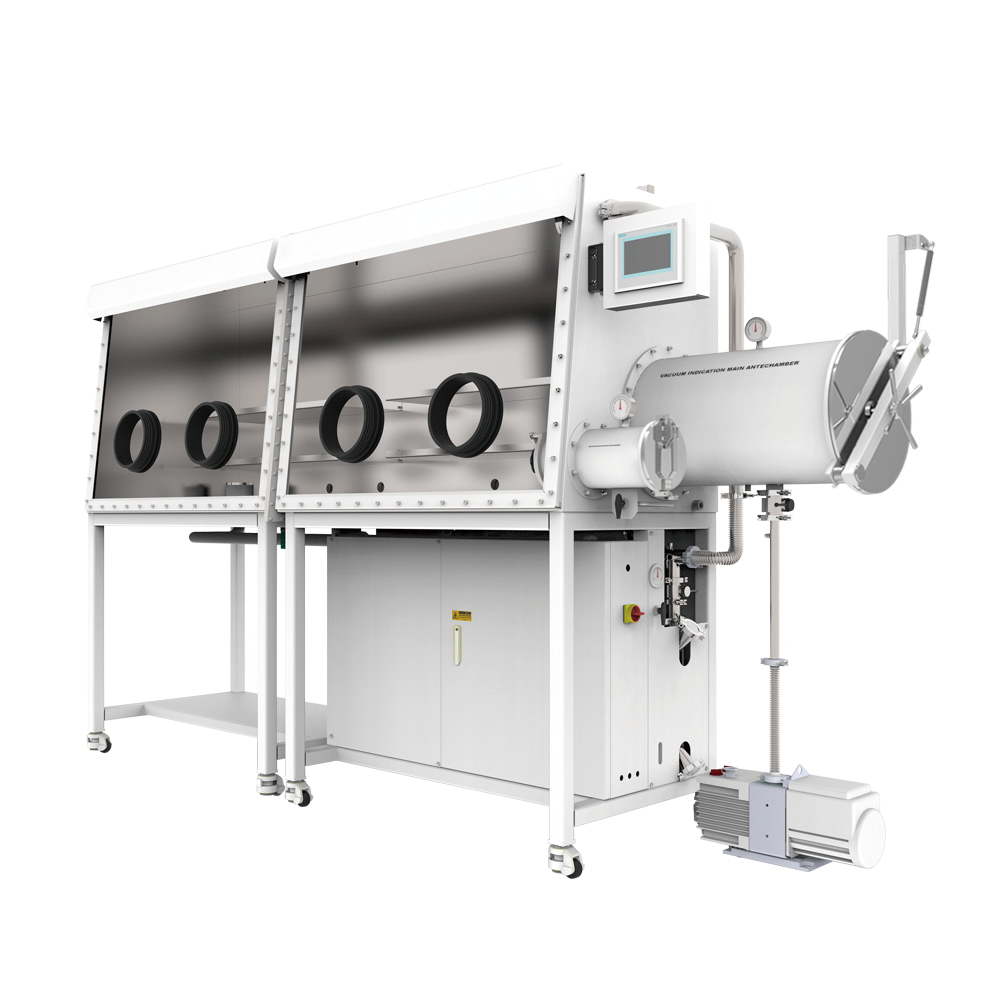

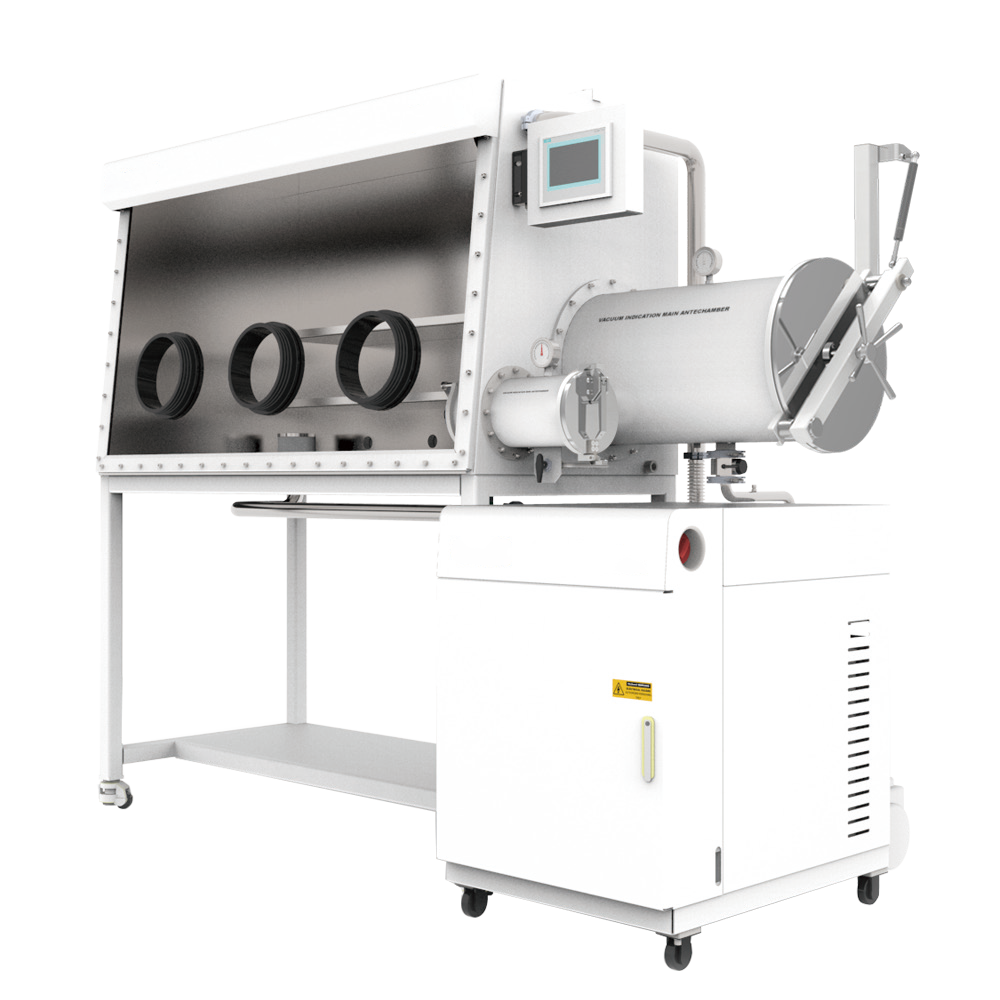

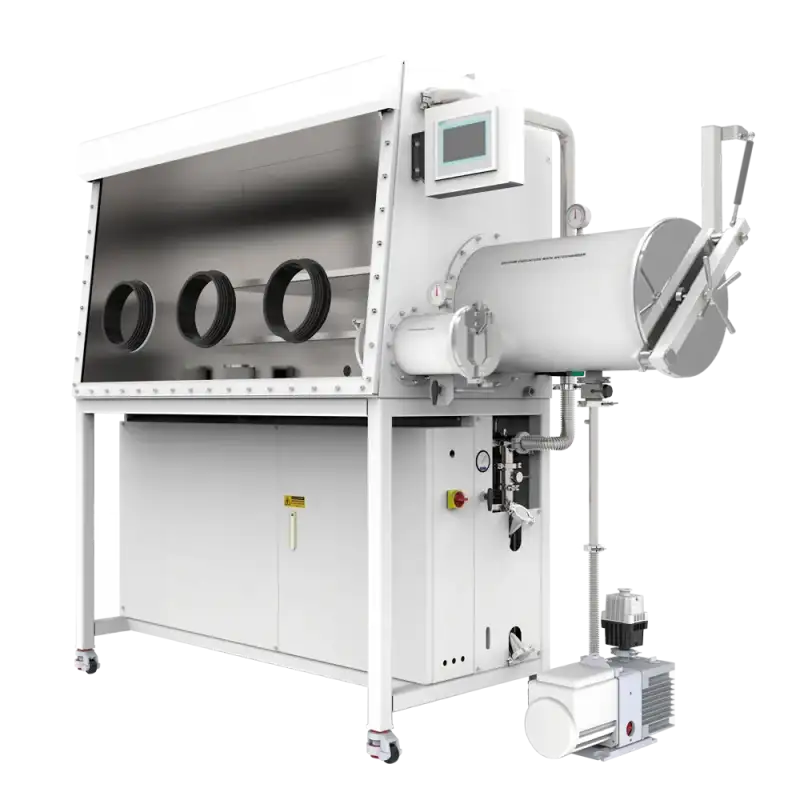

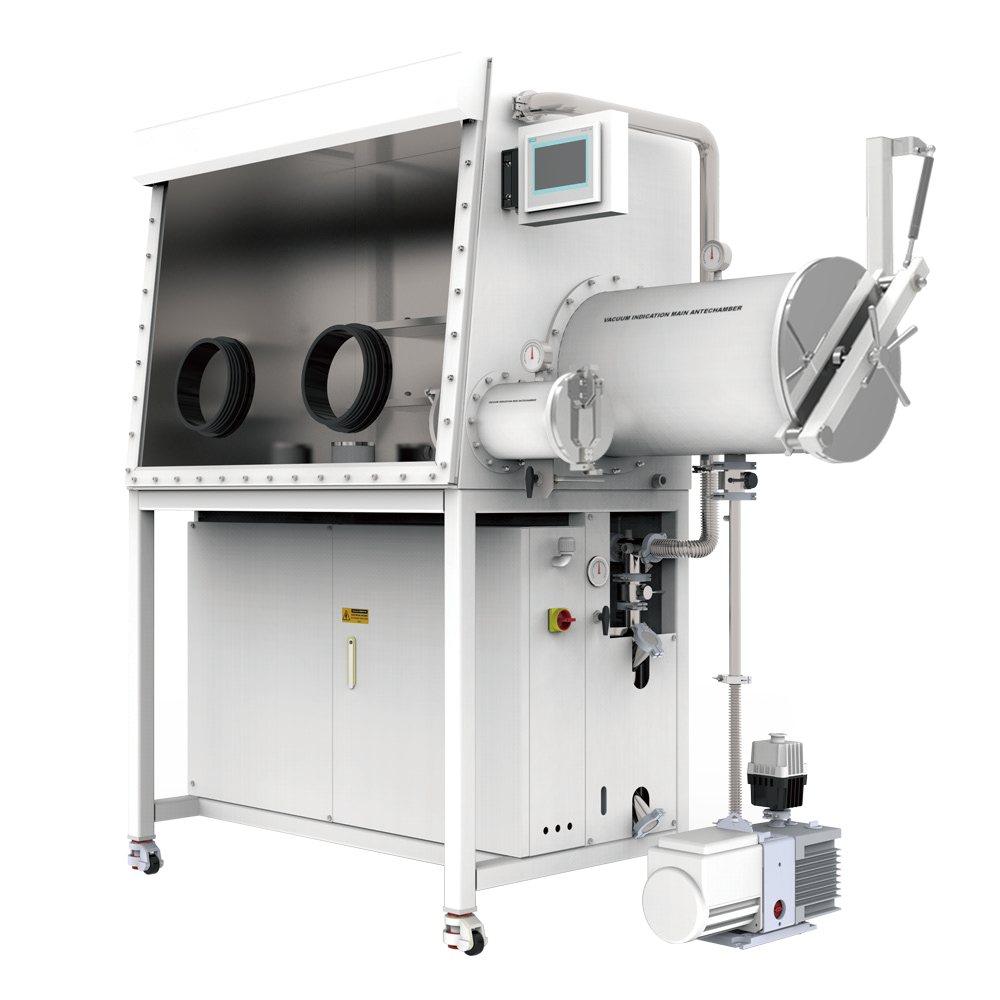

Перчаточный бокс с системой очистки
Модель: GBP
Герметичный перчаточный бокс с газоочисткой для создания инертной среды. Эффективно удаляет O₂ и H₂O до уровня <1 ppm. Идеален для лабораторий и производств, требующих высокой чистоты.
| Содержание влаги | <0.1 ppm, достижимо 0.01 ppm |
| Содержание кислорода | <0.1 ppm, достижимо 0.01 ppm |
| Уровень утечки бокса | ≤0.001 vol%/h, достижимо 0.0008 vol%/h |
Параметры приведены для серии. Характеристики выбранной модели, питание и комплектацию уточните перед заказом.
Запросить предложение1. Используется в сверхчистых рабочих средах, где не требуется вода, кислород и пыль.;
2. Исследования, разработка и производство аккумуляторов и аккумуляторных материалов (литий-ионные аккумуляторы, силовые аккумуляторы, солнечные элементы, литий-железо-фосфатные аккумуляторы и т.д.) ;
3. Исследования, разработки и производство специальных ламп: лампы D, металлогалогенные лампы, керамические металлогалогенные лампы и т. д. ;
4. Сварка: контактная сварка, сварка TIG, лазерная сварка, плазменная сварка, пайка и т. д. ;
5. Исследования и разработки OLED и производство ;
6. Исследования, разработки и производство товаров медицинского назначения. ;
7. Исследование, разработка и производство суперконденсаторов. ;
8. Тонкая химия, атомная промышленность и т.д. ;
9. Исследования, разработка и производство новых энергетических материалов.
Технические параметры
| Содержание воды в коробке при стандартных условиях (Примечание: стандартная ситуация — одно атмосферное давление и постоянная температура 20 градусов) | Содержание кислорода в боксе при стандартных условиях (Примечание: стандартная ситуация — одно атмосферное давление и постоянная температура 20 градусов) | Переходная кабина выдерживает значение степени вакуума. | Скорость утечки | Коробка находится под давлением газа. |
|---|---|---|---|---|
| ≤1ppm | ≤1ppm | <100 годовых | ≤0,05 об.%/ч | -3000Па~+3000Па |
Модель перчаточного бокса для очистки
Описание номера перчаточного ящикаФунт стерлингов Код продукта (перчаточный бокс с системой очистки)
800 Указывает ширину дна коробки, в мм.
С/Д S означает одностороннюю операцию, D означает двустороннюю операцию.
2 Количество перчаток (опционально 2, 3, 4, 6)
| модель | Размер шкафа | Размер оборудования | Количество рабочих поверхностей | Количество перчаток | Примечание |
|---|---|---|---|---|---|
| GBP800-2 | 1200×800×930 | 1915×830×1830 | Односторонний | 2 | Опционально одинарные и двойные колонны очистки. |
| GBP1000S-2 | 1200×1000×930 | 1915×1060×1830 | Односторонний | 2 | Опционально одинарные и двойные колонны очистки. |
| GBP1000D-4 | 1200×1200×930 | 1915×1260×1830 | Двусторонний | 4 | Опционально одинарные и двойные колонны очистки. |
| GBP1200S-2 | 1200×1200×930 | 1915×1260×1830 | Односторонний | 2 | Опционально одинарные и двойные колонны очистки. |
| GBP1200D-4 | 1200×1200×930 | 1915×1260×1830 | Двусторонний | 4 | Опционально одинарные и двойные колонны очистки. |
| модель | Размер шкафа | Размер оборудования | Количество рабочих поверхностей | Количество перчаток | Примечание |
|---|---|---|---|---|---|
| GBP800-3 | 1500×800×930 | 2215×1060×1830 | Односторонний | 3 | Опционально одинарные и двойные колонны очистки. |
| GBP1000S-3 | 1500×1000×930 | 2215×1060×1830 | Односторонний | 3 | Опционально одинарные и двойные колонны очистки. |
| GBP1000D-6 | 1500×1000×930 | 2215×1060×1830 | Двусторонний | 6 | Опционально одинарные и двойные колонны очистки. |
| GBP1200S-3 | 1500×1200×930 | 2215×1260×1830 | Односторонний | 3 | Опционально одинарные и двойные колонны очистки. |
| GBP1200D-6 | 1500×1200×930 | 2215×1260×1830 | Двусторонний | 6 | Опционально одинарные и двойные колонны очистки. |
| модель | Размер шкафа | Размер оборудования | Количество рабочих поверхностей | Количество перчаток | Примечание |
|---|---|---|---|---|---|
| GBP800-4 | 1900×800×930 | 2615×1060×1830 | Односторонний | 4 | Опционально одинарные и двойные колонны очистки. |
| GBP1000S-4 | 1900×1000×930 | 2615×1060×1830 | Односторонний | 4 | Опционально одинарные и двойные колонны очистки. |
| GBP1000D-8 | 1900×1000×930 | 2615×1060×1830 | Двусторонний | 8 | Опционально одинарные и двойные колонны очистки. |
| GBP1200S-4 | 1900×1200×930 | 2615×1260×1830 | Односторонний | 4 | Опционально одинарные и двойные колонны очистки. |
| GBP1200D-8 | 1900×1200×930 | 2615×1260×1830 | Двусторонний | 8 | Опционально одинарные и двойные колонны очистки. |
Системные функции
| имя | Введение |
|---|---|
| автоматическое управление | Программный блок управления осуществляет автоматическое управление и отслеживание работы оборудования. |
| Коробка ручная/автоматическая замена газа | Перед первым использованием шкафа воздух в шкафу необходимо «заменить» инертным газом или азотом. Этого можно легко добиться с помощью функции автоматической замены газа коробки, предусмотренной системой, либо замену газа можно выполнить вручную. |
| Переходная коробка кабины ручная/автоматическая замена газа | При поступлении материалов в коробку необходимо заменить газ в переходной кабине. Этого можно легко добиться, используя предусмотренную системой функцию автоматической замены газа переходной кабины, либо замену газа можно выполнить вручную. |
| Контроль очистки газа | После установки рабочего состояния и результатов очистку системы можно установить на автоматическую. Система будет автоматически поддерживать атмосферные условия в боксе, чтобы система могла выполнить работу за нас без посторонней помощи, либо вы можете выбрать ручное управление. |
| Ножной регулятор давления воздуха | Используйте ножной контроллер – для управления давлением газа в шкафу путем надувания или накачки системы. |
| Восстановить систему очистки | Восстановление материалов очистки автоматически завершается системой. Нам нужно лишь задать системе условия восстановления. После включения восстановления система может автоматически завершить за нас работу по восстановлению. Процесс не требует человеческого контроля. |
| Онлайн-обнаружение рабочего состояния | Система управления предоставляет пользователям функцию определения рабочего состояния компонентов оборудования. Эту функцию можно использовать для наблюдения за рабочим состоянием компонентов и обнаружения источника неисправностей для каждой функции и компонента. |
| Настройки системных параметров | Существует функция настройки системы, и пользователи могут добиться желаемых условий работы и настроек функций, установив параметры системы. |
| Функция регистрации данных | Система обеспечивает запись рабочих параметров оборудования, благодаря чему мы можем отслеживать или контролировать производство или эксперименты. |
| Функция резервного управления воздушным контуром | Когда источник управляющего воздуха временно отключен или источник управляющего воздуха недостаточен в течение определенного периода времени, оборудованный управляющий газ обеспечит продолжение работы оборудования. |
| Многоуровневая система безопасности | В системе управления предусмотрены многоуровневые подсказки безопасности, сигналы тревоги и функции запрета. Безопасность операторов упаковки и оборудования. |
| Функция защиты от препятствий в цикле очистки | Когда система циркуляции блокируется, система управления выдает сигнал тревоги и активно регулирует скорость циркуляционного ветра для защиты двигателя. Эта функция также может обнаруживать такие проблемы, как заблокированная циркуляция системы, заблокированные трубы, заблокированные фильтры и т. д. |
| Дополнительные функции перчаточного ящика | Запись и печать данных, функция удаленного обслуживания, функция контроля температуры системы. |
Конфигурация системы
| Конфигурация и количество | Технические параметры | Примечание |
|---|---|---|
| Стандартная переходная кабина 1 позиция | Ду385×588мм | Расположен на правой стороне коробки, материал: нержавеющая сталь SUS304.; Дверная крышка из алюминиевого сплава с выдвижным ящиком внутри ; Оснащен устройством помощи при открывании дверей. |
| Кабина переходная для инструментов 1 позиция | Ду150×350мм | Расположен на правой стороне коробки, материал: нержавеющая сталь SUS304 (может быть изготовлено по требованию заказчика) |
| Полки 1 позиция | Двойной слой | Задний монтаж |
| Полка для коробок 1 позиция | Высота 900 мм | Имеются поворотные ролики для удобного перемещения перчаточного ящика.; Интегрированная система очистки внутри правой стойки |
| Прозрачная визуальная панель | Толщина: 12 мм | Изготовлен из двухслойного ламинированного закаленного стекла. |
| 4 перчатки | Толщина: 0,4 мм | Бутилсинтетический каучук, марка: American PIERCAN. |
| 1 розетка | 220В, 10А, 8 отверстий | Расположенный внутри перчаточного ящика, он обеспечивает питание электроприборов в ящике. |
| система освещения | Бренд: Филипс | Оснащен люминесцентными лампами для освещения внутри бокса. |
| 3 комплекта запасных интерфейсов | KF40 | Устройство для ввода газа или жидкости в коробку, материал: нержавеющая сталь SUS304.; Настройте быстрые соединители. |
| 1 вакуумный насос | Модель: D16C | Объем вытяжки: 4 л/с, марка: немецкая LEYBOLD, оснащена фильтром масляного тумана. |
| 2 HEPA-фильтра | Точность фильтрации: 0,3 мкм | Установленный в коробке, он в основном используется для фильтрации пыли в коробке и защиты вентиляционной трубы от засорения. |
| 2 вакуумметра | Механический циферблатный дисплей | Измерение чрезмерного и чрезмерного вакуума инструмента |
| 1 манометр | Механический циферблатный дисплей | Измерьте давление воздуха в коробке |
| Ножной контроллер 1 позиция | Тип двойной педали | Пополнение и опорожнение газа в блоке управления |
| система управления | Цветной сенсорный экран: 6 дюймов. | Сенсорный экран, ПЛК Марка: SIEMENS; Сенсорный экран подвешивается на коробку и может свободно вращаться. ; Китайский, английский и русский рабочие интерфейсы можно свободно переключать. |
| 1 датчик давления | -2500~2500Па (относительное давление) | Сенсорный дисплей |
| Анализатор влажности 1 шт. | 0~1000ppm | Сенсорный дисплей, точность: 0,1 ppm, бренд: American MICHELL |
| 1 датчик кислорода | 0~1000ppm | Сенсорный дисплей, точность: 0,1 стр/мин, марка: American AII |
| Система очистки газа | Одна колонна очистки | Имеет функцию удаления воды и кислорода.; Интегрирован в стойку шкафа ; Материал для удаления воды: UOP из США, материал для удаления кислорода: BASF из Германии. |
| Система адсорбции органических растворителей | 21L | Установленный на трубопроводе перчаточного ящика, этот очищающий материал используется для поглощения газа-растворителя, образующегося во время использования, и защиты системы. |
Специальная настройка
<0,001 об.%/ч Сверхнизкая скорость утечки
уровень ISO 3 Сверхвысокая чистота, эффективный HEPA-фильтр
<60 Вт Сверхнизкое энергопотребление, энергопотребление в большинстве случаев составляет менее 60 Вт.
Бесшумный Профессиональный проект газового контура, профессиональная разработка программного обеспечения для жидкостей
Профессиональная сигнализация утечки Автоматическое определение уровня утечки в перчаточном ящике
Калибровка в один клик Калибровка анализатора одним щелчком мыши по дисплею
Комплексная регистрация данных Может записывать 02, H20, давление, время...
