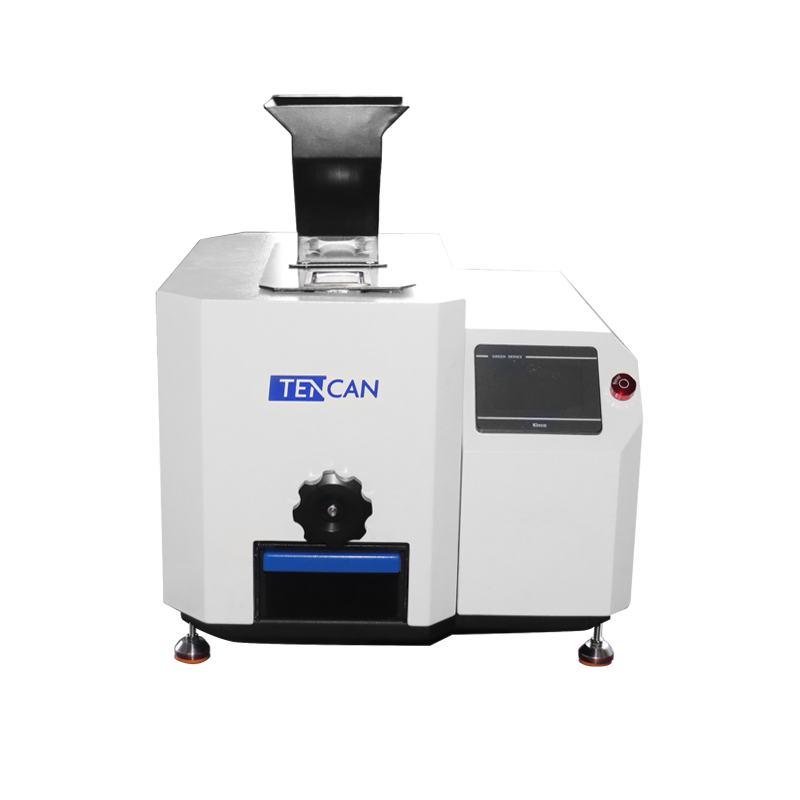

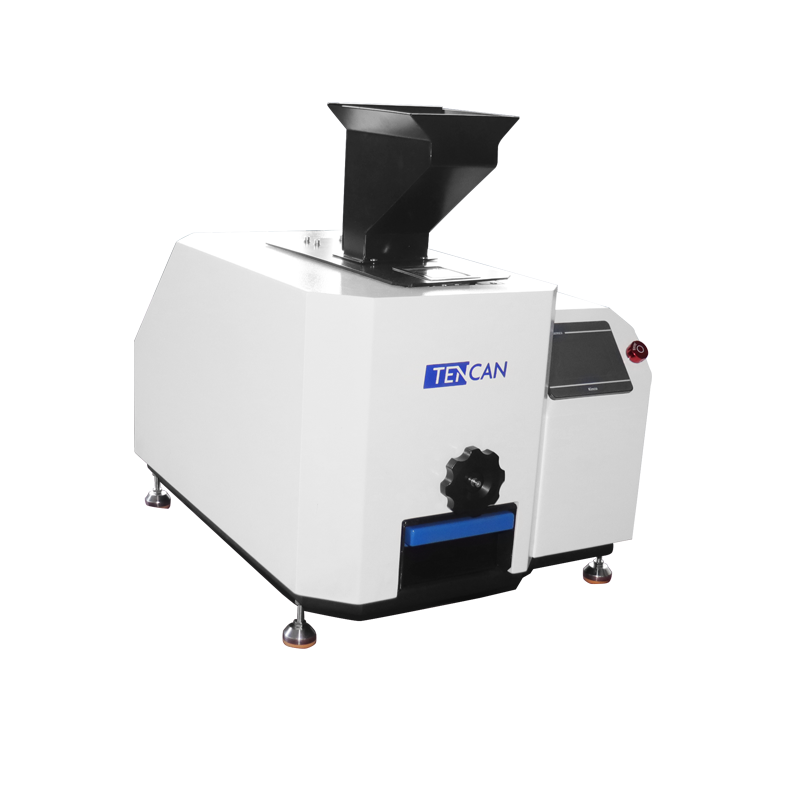

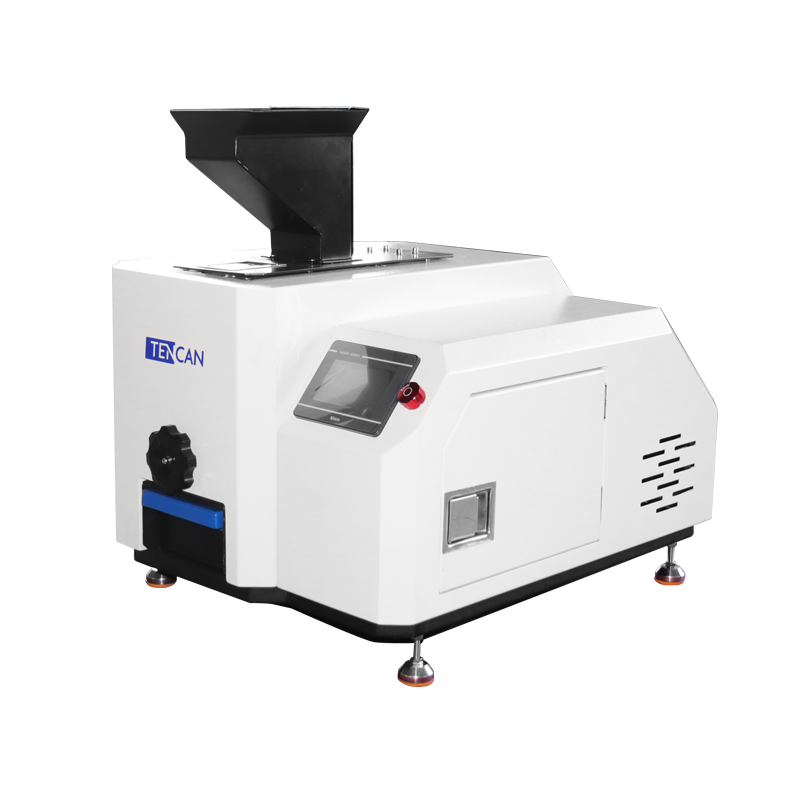

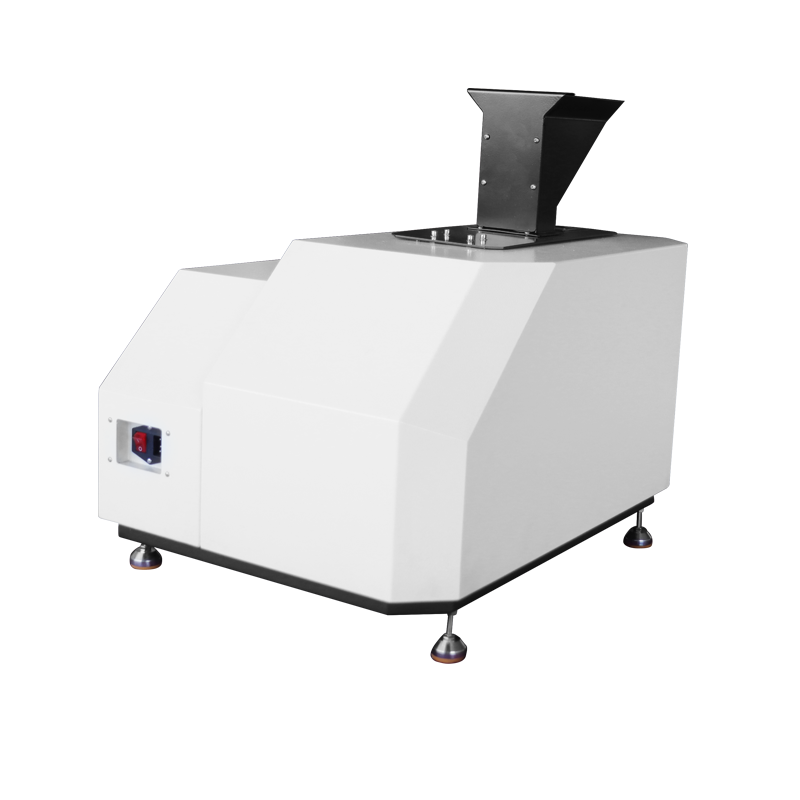

Лабораторная щековая дробилка
Лабораторная щековая дробилка для руд и хрупких материалов размером менее 30 мм. Регулируемая разгрузка обеспечивает точное грубое и мелкое дробление для исследовательских лабораторий.
| Частота движения щеки | 560об/мин |
| Размер исходных частиц | <35мм |
| Размер частиц на выходе | ≤8 мм, регулируемый размер |
Параметры приведены для серии. Характеристики выбранной модели, питание и комплектацию уточните перед заказом.
Запросить предложениеНедавно разработанная экспериментальная щековая дробилка представляет собой небольшую щековую дробилку для лабораторного использования. В основном используется для дробления различных руд и хрупких материалов с размером частиц менее 30 мм. Размер частиц на выходе можно регулировать в соответствии с потребностями для достижения как грубого, так и мелкого дробления.
В зависимости от твердости и характеристик материала выбираются пластины из различных материалов, таких как марганцовистая сталь, цирконий и карбид вольфрама.
Это оборудование в основном используется для тонкого дробления различных руд, таких как известняк, карбид кальция, шлак из карбида кальция, сланец, базальт, речная галька, медный купорос и т. д. Оно дает хорошие результаты в университетах, научно-исследовательских институтах, заводах и шахтных лабораториях и широко используется в горнодобывающей, металлургической, химической промышленности, строительных материалах, водном хозяйстве, транспорте, новой энергетике и других отраслях.
Технические параметры
| Модель устройства | JC60X95 |
| Мощность двигателя | 0.75kW |
| Напряжение оборудования | Однофазный 220 В 50 Гц |
| Скорость дробления челюстей | 560rpm |
| Метод управления | сенсорный экран |
| производственная мощность | 50 кг/ч подтверждается на основе удельного веса материала. |
| Размер подаваемых частиц | <35 мм |
| Размер частиц на выходе | ≤Регулируемая зернистость 8 мм. |
| Материал челюстной пластины | Сталь с высоким содержанием марганца, цирконий, карбид |
| Размеры оборудования | Около 690x510x590 мм |
| Вес оборудования | Около 105 кг |

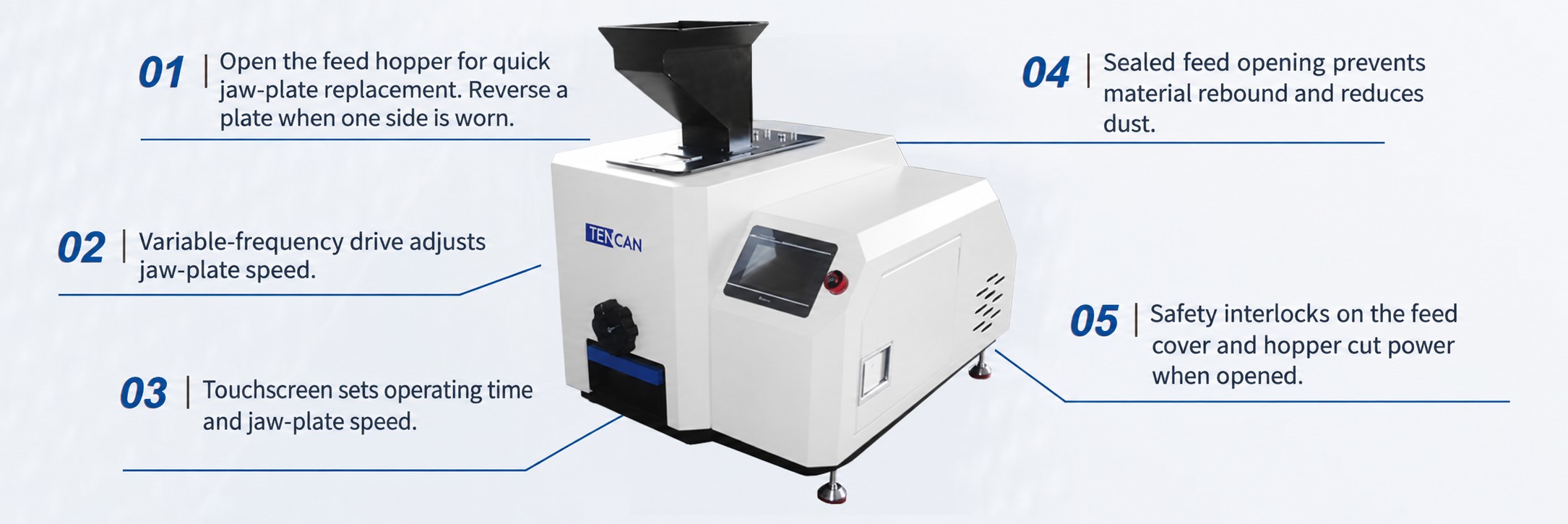

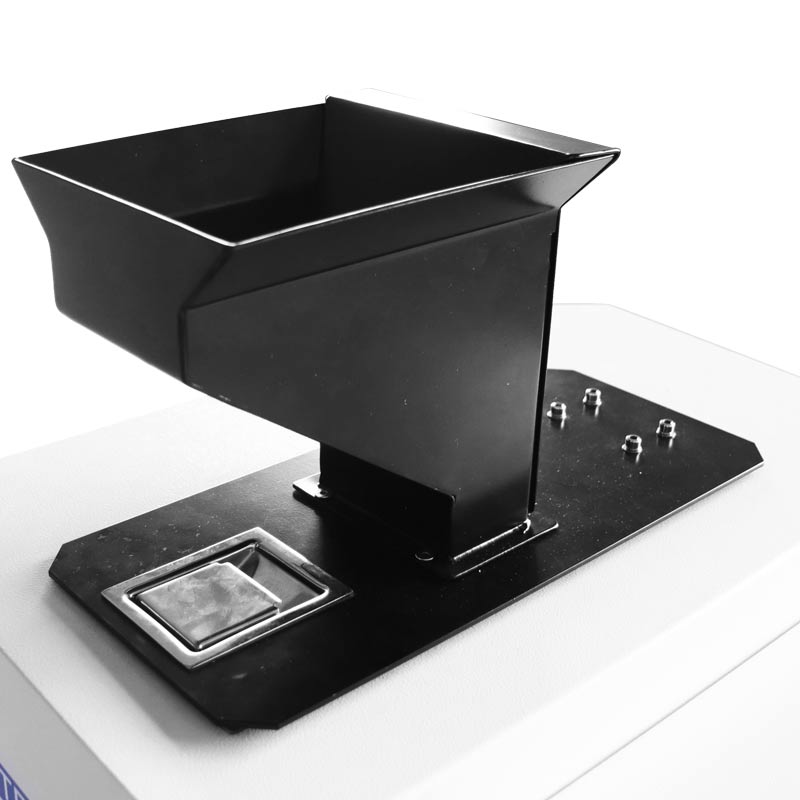

Основная конструкция лабораторной щековой дробилки: рама, кожух, рама щековой пластины, фиксированная щековая пластина, подвижная щековая пластина, поворотный стол для регулировки зазора, загрузочный бункер, разгрузочная коробка, преобразователь частоты, сенсорный экран и т. д. Метод дробления этой серии щековых дробилок - изогнутый экструзионный тип.
Двигатель приводит в движение ремень и шкив, а также заставляет подвижную челюсть перемещаться вверх и вниз через эксцентриковый вал. Когда подвижная челюсть поднимается, угол между рычагом и подвижной челюстью становится больше, тем самым прижимая подвижную пластину ближе к неподвижной пластине. При этом материал сжимается, растирается, раскатывается и измельчается различными способами. Когда подвижная челюсть движется вниз, четырехрычажная конструкция отводит подвижную пластину челюсти от неподвижной пластины челюсти. В это время измельченный материал выгружается из нижнего отверстия камеры дробления.
Поскольку двигатель непрерывно вращается, подвижная щековая пластина дробилки выполняет периодическое дробление и разгрузку для достижения массового производства.
Перед работой изучите инструкцию выбранной модели и требования к обрабатываемому материалу.
